Descargue el modelo de una creatina con un cable en las poleas aquí, y ábrala con el software de análisis por elementos finitos RFEM.
Este modelo está disponible en el seminario web gratuito " Cómo ser más productivo utilizando RFEM ".
Modelo utilizado en

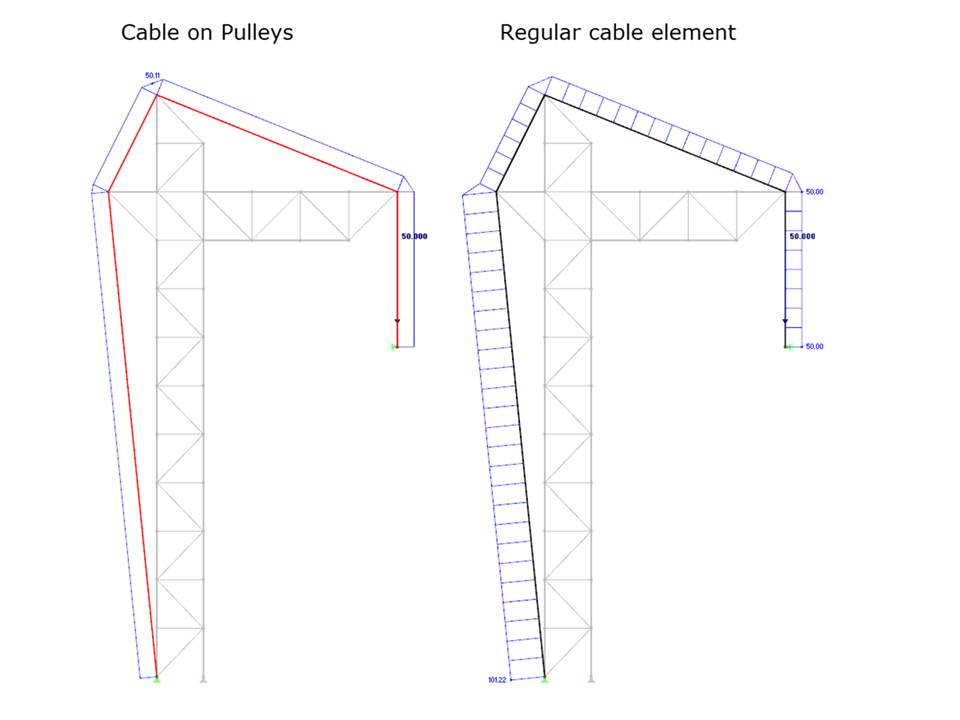

Grúa con cable en poleas
| Número de nudos | 68 |
| Número de líneas | 126 |
| Número de barras | 126 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 3.020 t |
| Dimensiones (métricas) | 17,450 x 15,000 x 0,000 m |
| Dimensiones (imperiales) | 57.25 x 49.21 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
