Scarica qui il modello di una gru con fune su pulegge e aprilo con il software di analisi agli elementi finiti RFEM.
Questo modello è disponibile nel webinar gratuito ''Come aumentare la produttività con RFEM''.

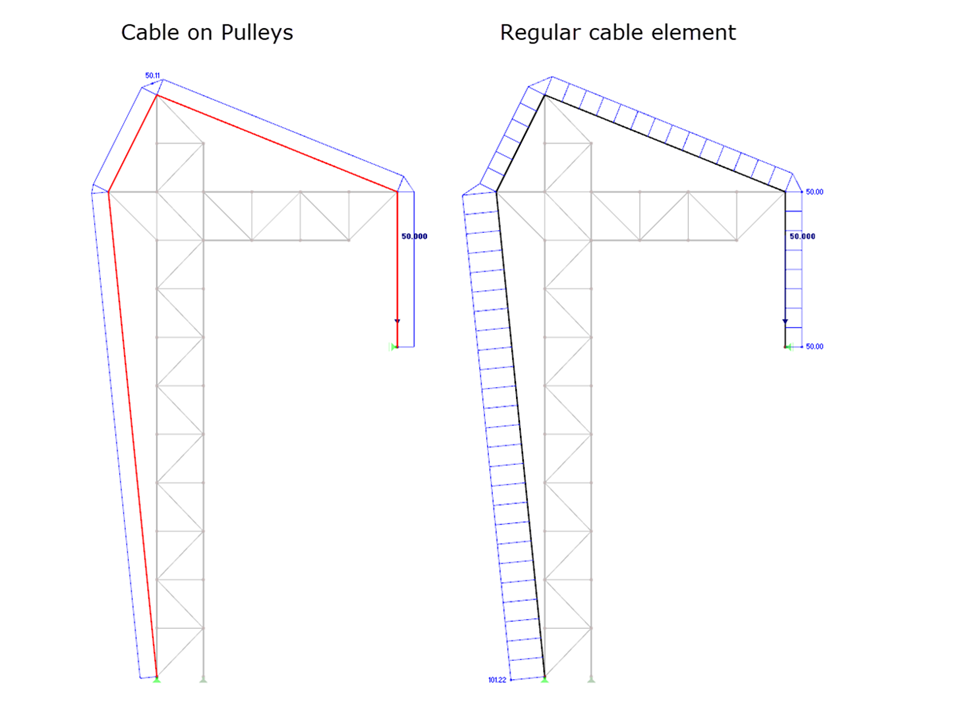

Gru con fune su pulegge
Numero di nodi | 68 |
Numero di linee | 126 |
Numero di aste | 126 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 3,020 t |
Dimensioni (metriche) | 17.450 x 15.000 x 0.000 m |
Dimensioni (imperiali) | 57.25 x 49.21 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
