Para o projeto de dimensionamento do dispositivo de filtro/secador e um agitador, foi efetuada uma análise completa de tensões e deformações com o RFEM. A particularidade da estrutura residiu na complexa modelação com 1424 superfícies, 158 sólidos e 425 barras.
Planeamento estrutural
Peter & PartnerIngenieur- und Sachverständigengesellschaft für Strukturmechanik, Much www.ifs-peter-partner.de

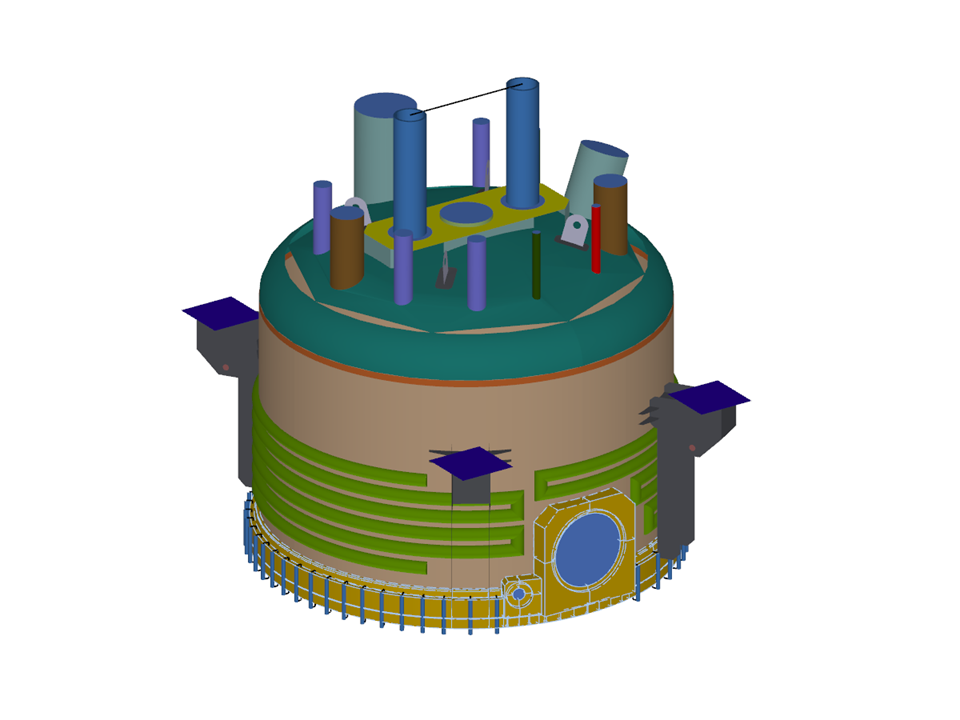

Modelo de análise no RFEM (© Peter & Partner)
Dispositivo de filtro industrial
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 3612 |
Número de linhas | 3351 |
Número de barras | 425 |
Número de superfícies | 1424 |
Número de sólidos | 158 |
Número de casos de carga | 10 |
Número de combinações de cargas | 5 |
Peso total | 9,559 t |
Dimensões (métricas) | 4,739 x 4,725 x 3,343 m |
Dimensões (imperial) | 15.55 x 15.5 x 10.97 feet |
Versão do programa | 5.01.44 |
