Le projet de conception d'un filtre/sécheur avec agitateur a nécessité une analyse complète des contraintes et des déformations dans RFEM. La modélisation complexe de cette structure composée de 1 424 surfaces, 158 solides et 425 barres représentait un défi particulier.

Calcul de structure
Peter & Partner Engineering et société spécialisée dans la mécanique des structures, Much www.ifs-peter-partner.de

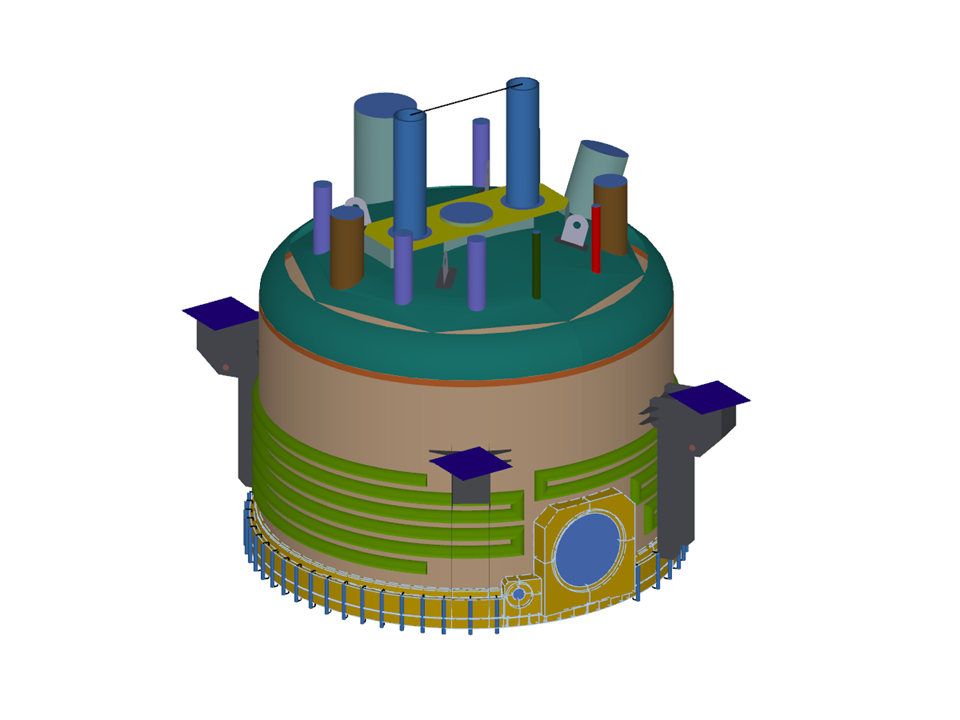

Modèle de calcul dans RFEM (© Peter & Partner)

(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Dispositif de filtrage industriel

Non disponible au téléchargement Projet client / vue uniquement
Nombre de nœuds 3612
Nombre de lignes 3351
Nombre de barres 425
Nombre de surfaces 1424
Nombre de solides 158
Nombre de cas de charge 10
Nombre de combinaisons de charges 5
Poids total 9,559 t
Dimensions (métrique) 4,739 x 4,725 x 3,343 m
Dimensions (impériales) 15.55 x 15.5 x 10.97 feet
Version du logiciel 5.01.44
