Para este proyecto de diseño de esta instalación de filtrado/secado incluyendo el agitador se requirió un análisis completo de tensiones y deformaciones en RFEM. Un desafío de diseño especial fue el modelado complejo de la estructura, que tiene 1.424 superficies, 158 sólidos y 425 barras.
El dimensionamiento estructural
Peter & Partner Engineering and Expert Company for Structural Mechanics, Much www.ifs-peter-partner.de

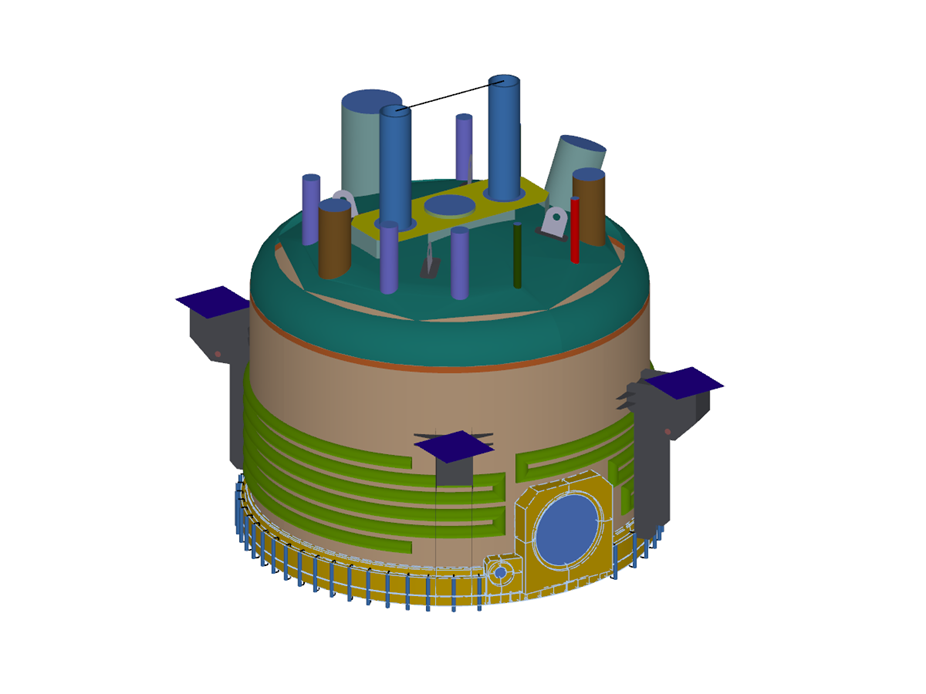

Modelo de cálculo en RFEM (© Peter & Partner)
Instalación de filtrado industrial
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 3612 |
| Número de líneas | 3351 |
| Número de barras | 425 |
| Número de superficies | 1424 |
| Número de sólidos | 158 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 5 |
| Peso completo | 9.559 t |
| Dimensiones (métricas) | 4,739 x 4,725 x 3,343 m |
| Dimensiones (imperiales) | 15.55 x 15.5 x 10.97 feet |
| Versión del programa | 5.01.44 |
