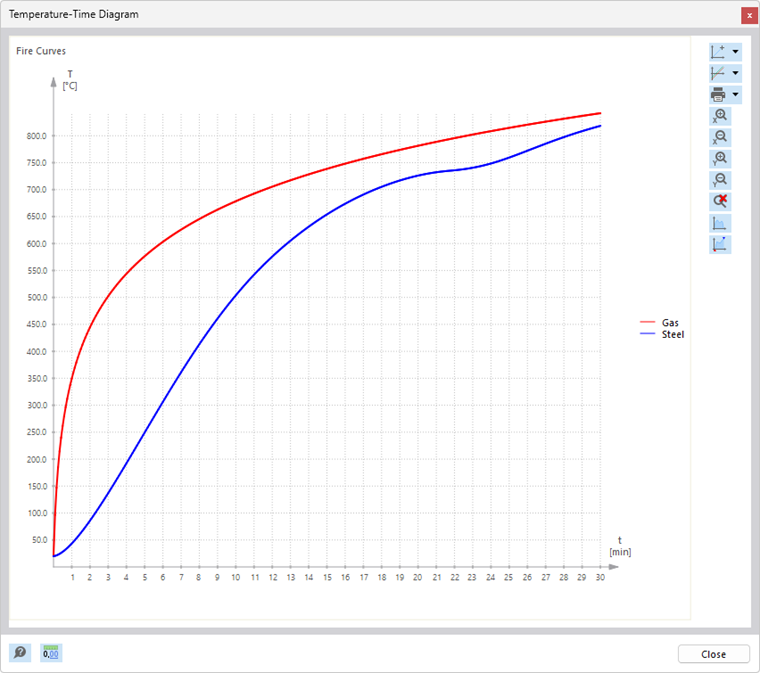

Para verificações de proteção contra incêndio, é possível calcular a temperatura do aço determinante no momento da verificação no módulo Dimensionamento de aço. O utilizador define os parâmetros essenciais, bem como a curva de temperatura utilizada em Configuração da proteção contra incêndios. Após o dimensionamento, é possível apresentar as curvas de temperatura do gás e do aço no diagrama temperatura-tempo .
Pode aceder ao diagrama de temperatura-tempo clicando no botão
em [000257 Detalhes de dimensionamento]] ou utilizando o mesmo botão quando seleciona um dimensionamento de resistência ao fogo na Tabela de resultados.
Utilize o botão
para mudar a ordenada e a abscissa de uma escala linear para uma escala logarítmica.
Por exemplo, se abrir o diagrama Por exemplo, se pretende imprimi-lo no relatório de impressão, clique no botão
. Estão disponíveis várias opções aqui, as quais também são descritas na secção correspondente do manual do RFEM 6 e no capítulo Impressão gráfica. Tenha em atenção que a impressão deste gráfico está disponível apenas como um instantâneo e não é atualizada automaticamente, mesmo que o modelo seja alterado.
Clique com o botão direito na interface do diagrama para abrir o menu de atalho, que oferece mais opções para ajustar o diagrama. O item de menu 'Configurações do diagrama' leva diretamente à entrada correspondente nas Propriedades de visualização . Entre outras coisas, pode definir as cores e os tamanhos dos tipos de letra utilizados no diagrama.
