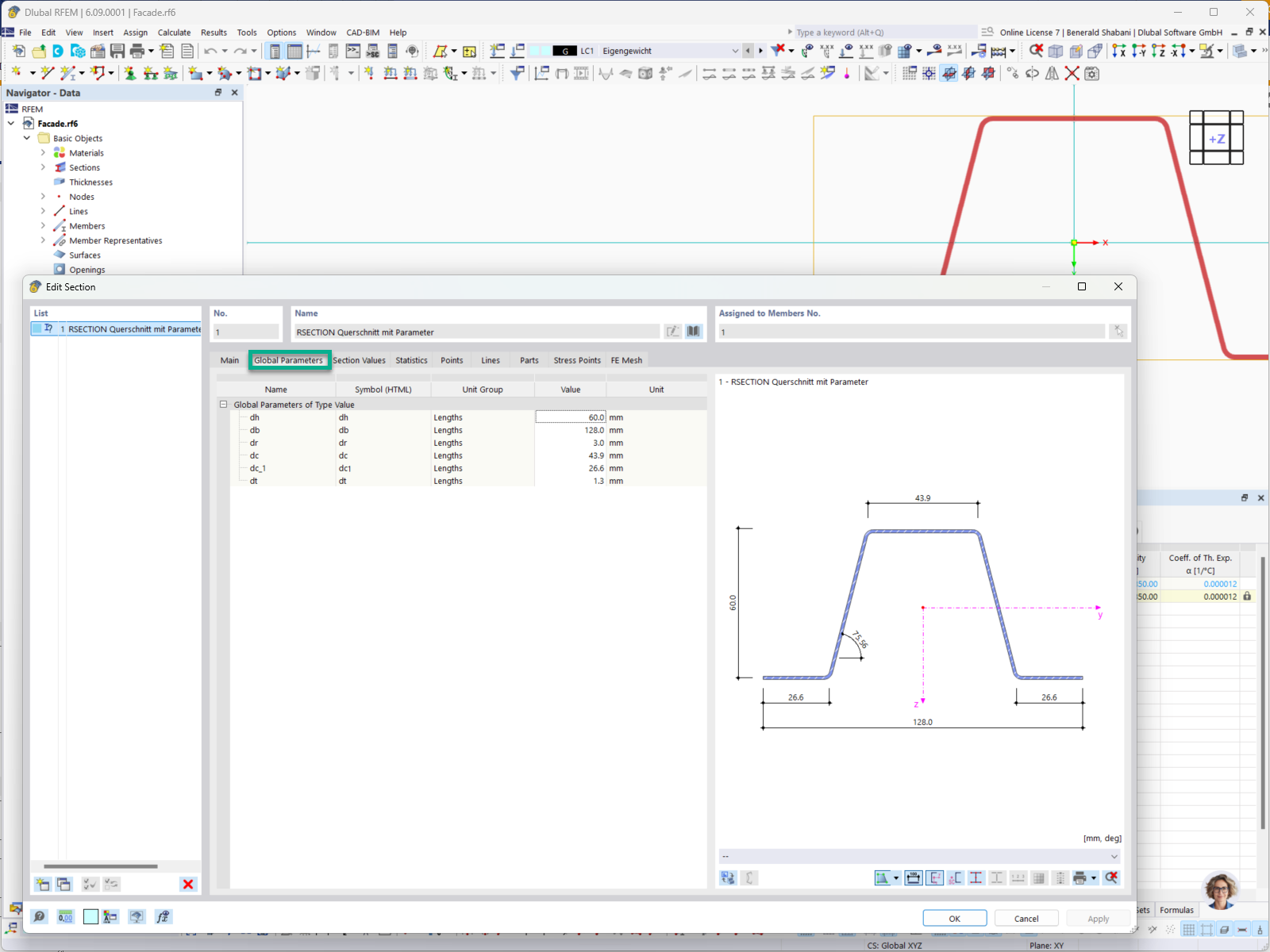

Secções paramétricas do RSECTION no RFEM/RSTAB

O módulo Análise geotécnica fornece ao RFEM modelos de materiais de solo adicionais específicos que podem representar adequadamente o comportamento complexo de materiais de solo. Este artigo técnico tem como objetivo servir como introdução e mostrar como é que a rigidez dependente da tensão dos modelos de materiais do solo pode ser determinada.

O objetivo ao utilizar o RFEM 6 e o Blender com o módulo Bullet Constraints Builder consiste em obter uma representação gráfica do colapso de um modelo com base em dados reais de propriedades físicas. O RFEM 6 serve como fonte da geometria e dos dados para a simulação. Este é mais um exemplo da importância de manter os nossos programas como BIM Open, a fim de obter a colaboração entre os domínios de software.

Os corta-ventos são tipos especiais de estruturas de tecido que protegem o meio ambiente contra partículas químicas nocivas, diminuem a erosão eólica e ajudam a manter fontes valiosas. O RFEM e o RWIND são utilizados para a análise estrutura-vento como uma interação fluido-estrutura (FSI) unidirecional.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.

Já conhece o modelo de material Tsai-Wu? Combina propriedades plásticas e ortotrópicas, o que permite a modelação especial de materiais com características anisotrópicas, tais como plástico reforçado com fibras ou madeira.

Se o material é plastificado, as tensões permanecem constantes. A redistribuição é realizada de acordo com as rigidezes disponíveis nas direções individuais. A área elástica corresponde à Análise Ortotrópica | Modelo de material linear elástico (sólidos). À zona plástica, aplica-se a condição de cedência de acordo com Tsai-Wu:

Todas as resistências são definidas positivamente. Pode imaginar a condição de cedência como uma superfície elíptica num espaço de tensões de seis dimensões. Se um dos três componentes de tensão for aplicado como um valor constante, é possível uma projeção da superfície num espaço de tensão tridimensional.

Se o valor de f_y(σ), de acordo com a equação de Tsai-Wu, for inferior a 1, as tensões estão na zona elástica. A zona plástica é alcançada assim que fy (σ) = 1; os valores superiores a 1 não são permitidos. O comportamento do modelo é idealmente plástico, o que significa que não existe reforço.

Já lhe aconteceu? Em contraste com outros modelos de materiais, o diagrama de tensão-deformação para este modelo de material não é antimétrico à origem. Pode utilizar este modelo de material para simular o comportamento de betão reforçado com fibras de aço, por exemplo. Mais informação sobre a modelação de betão armado com fibra de aço pode ser encontrada neste artigo técnico: KB | Determinação das propriedades de material de betão reforçado com fibra de aço e a sua utilização no RFEM

Neste modelo de material, a rigidez isotrópica é reduzida com um parâmetro de dano escalar. O parâmetro de dano é determinado a partir da curva de tensão definida no diagrama. A direção das tensões principais não é tida em consideração, pelo contrário, os danos ocorrem na direção da deformação equivalente, que também cobre a terceira direção perpendicular ao plano. A área de tração e compressão do tensor de tensão é tratada separadamente. Neste caso, são aplicados diferentes parâmetros de dano.

O "Tamanho do elemento de referência" controla como a deformação na área da fenda é escalada em relação ao comprimento do elemento. Com o valor predefinido zero, não é realizado o dimensionamento. Assim, o comportamento de material do betão reforçado com fibras de aço é modelado de forma realista.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: KB 001461 │ Dano no modelo de material não linear .

Se voltar a descarregar um componente estrutural com um material não linear elástico, a deformação regressa à mesma trajetória. Em contraste com o modelo de material Isotrópico|Plástico, não existe deformação quando estiver completamente descarregado.

Pode selecionar três tipos de definição diferentes:

• Padrão (definição de uma tensão equivalente à qual o material começa a plastificar)
• Bilinear (definição da tensão equivalente e de um módulo de extensão de endurecimento)
• Diagrama tensão-deformação:
• Definição do diagrama poligonal tensão-extensão
• Opção para guardar/importar
• Interface com o MS Excel

Pode encontrar informação detalhada sobre este modelo de material no artigo técnico: Leis de cedência no modelo de material isotrópico não linear elástico .
