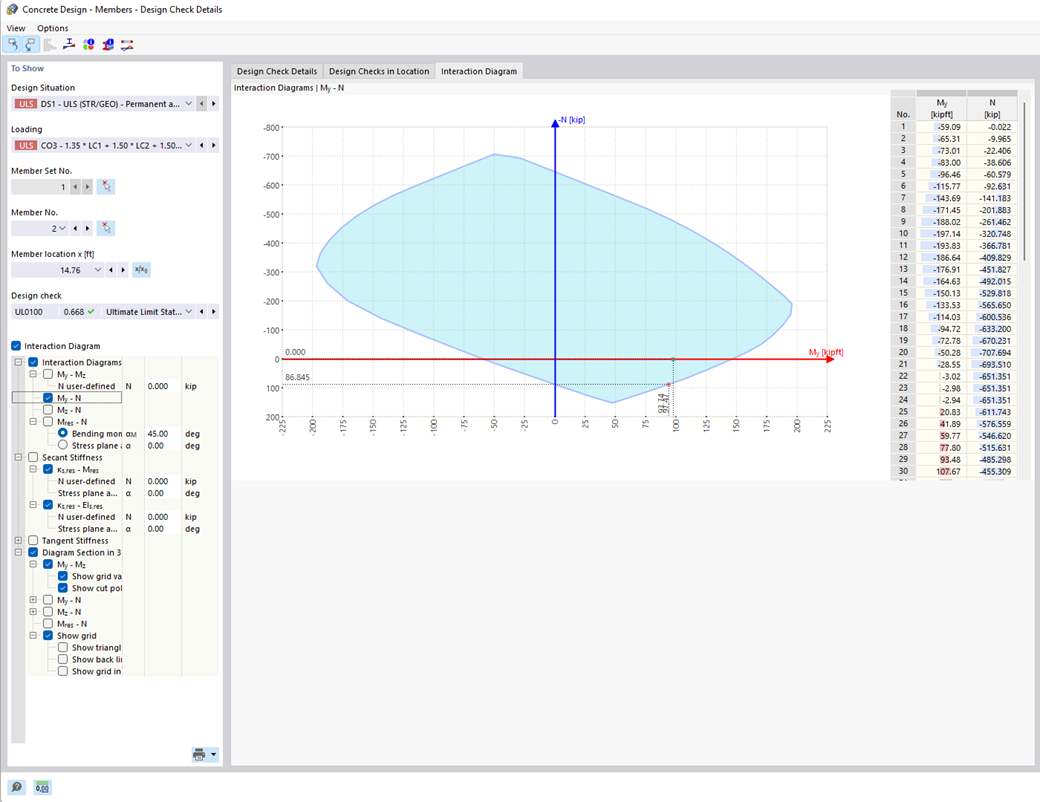

Sabia que também é possível representar graficamente os diagramas de interação momento-força axial (dias MN)? Isto permite apresentar a resistência da secção no caso de uma interação entre um momento fletor e uma força axial. Além dos diagramas de interação relacionados com os eixos da secção (diagram My-N e diagrama Mz-N), também pode gerar um vetor de momento individual para criar um diagrama de interação Mres -N. O plano de secção dos diagramas MN pode ser apresentado no diagrama de interação 3D.O programa apresenta os pares de valores correspondentes do estado limite último numa tabela. A tabela está ligada dinamicamente ao diagrama de modo que o ponto limite selecionado também seja apresentado no diagrama.
Dimensionamento de betão | Diagrama de interação momento-força axial de secções de betão armado
![Dimensionamento de nível 1 - configuração do estado limite último](/pt/webimage/044297/3619892/1_EN_-_Tragkonfig_lvl1.png?mw=512&hash=f430d843e4bdd5485ad13ab83926ac08ecee268b)
![Placa de betão de fibra de aço](/pt/webimage/041372/3534262/Modellbild_Stahlfaserbetonplatte_2.png?mw=512&hash=6ea606fd7627bc9cb2c12bf354831b59d98fe4b8)
![Vãos baseados na Figura 5.2 de [1]](/pt/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
![KB 001825 | Serviço web e API para a análise das fases de construção](/pt/webimage/043728/3590317/pic_01-en.png?mw=512&hash=9652f38462e139ce7f4d8252eec22adc0c61c803)
![Função 002670 | Verificação da fadiga de acordo com a EN 1992-1-1, Capítulo 6.8](/pt/webimage/043976/3610239/43976.png?mw=512&hash=e0ff3b74cd1dd2fb09a7a91ea4ff77ee31ee23d5)
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
![Função 002671 | Verificação sísmica segundo o EC 8 para barras de betão armado](/pt/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
![Função 002640 | Dimensionamento de secções RSECTION no módulo Dimensionamento de betão](/pt/webimage/041869/3556798/2023-07-17-17-01-25.png?mw=512&hash=45a57fd189862fea878b98dfe8459b2da6a79207)
No módulo Dimensionamento de betão, pode dimensionar qualquer secção RSECTION. O recobrimento de betão, a armadura longitudinal e de corte são definidos diretamente no RSECTION.
Após importar a secção RSECTION reforçada para o RFEM 6 ou o RSTAB 9, pode utilizá-la para o dimensionamento no módulo Dimensionamento de betão.
Ir para vídeo explicativo![Acoplamento de resultados tabulares e gráficos](/pt/webimage/027044/3224168/27044_EN.png?mw=512&hash=dbd8ea740d4f9e8e38a1b4c2017bbf643aad9e31)
O programa de cálculo estrutural oferece uma visão geral clara de todas as verificações realizadas para a norma de dimensionamento. Tem de determinar um critério de dimensionamento para cada verificação. Além da verificação dos estados limite último e de utilização, o programa verifica as regras de dimensionamento da norma. Para cada verificação, são apresentados detalhes de dimensionamento com os valores iniciais, os resultados intermédios e os resultados finais dispostos de forma estruturada. Uma janela de informação nos detalhes de dimensionamento apresenta o processo de cálculo com as fórmulas aplicadas, as fontes padrão e os resultados em detalhe.
