Após o cálculo bem-sucedido da estrutura no RFEM/RSTAB, o utilizador muda para o módulo adicional RF-/LTB. É criado pelo menos um caso de dimensionamento, onde pode definir as barras e os conjuntos de barras a serem dimensionados, bem como os casos de carga, as combinações de carga e as combinações de resultados necessários para este dimensionamento.

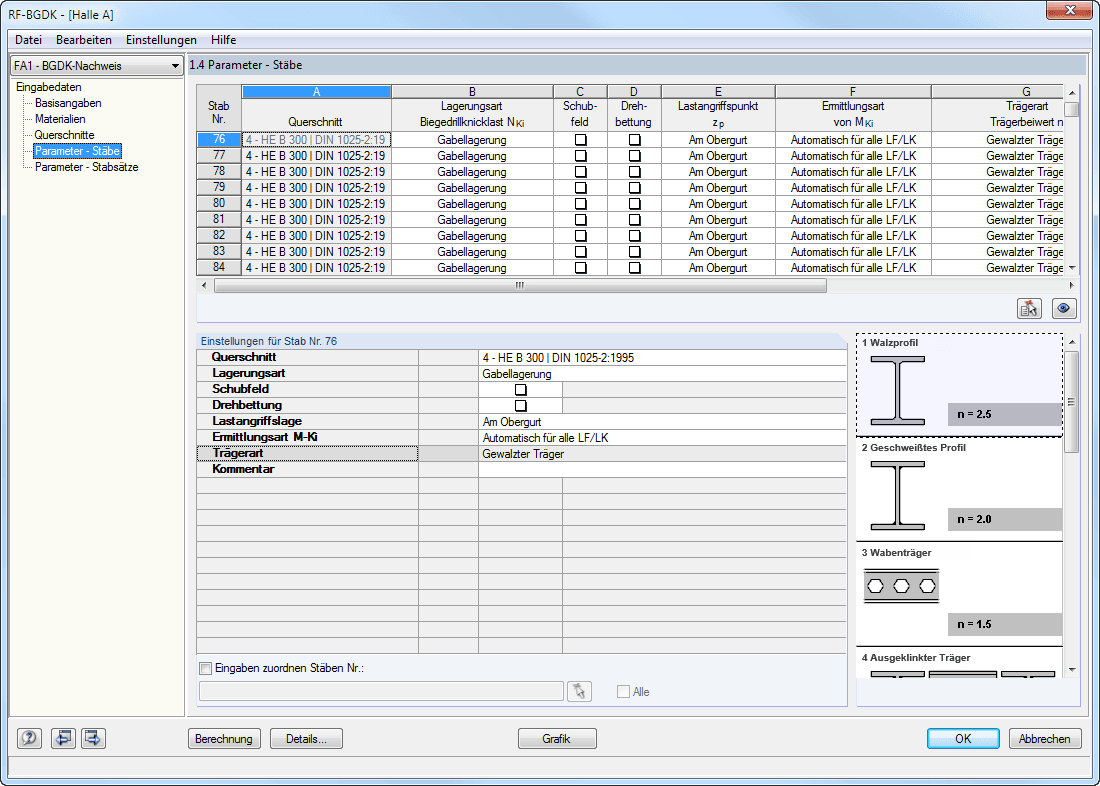

As barras e os conjuntos de barras podem ser selecionados de forma simples e confortável utilizando as ferramentas gráficas do RFEM/RSTAB. Os materiais e secções utilizados no RFEM/RSTAB já se encontram predefinidos para o dimensionamento. No entanto, estas podem ser alteradas e adicionadas conforme necessário. Estão disponíveis bibliotecas extensas para a definição de materiais e secções.

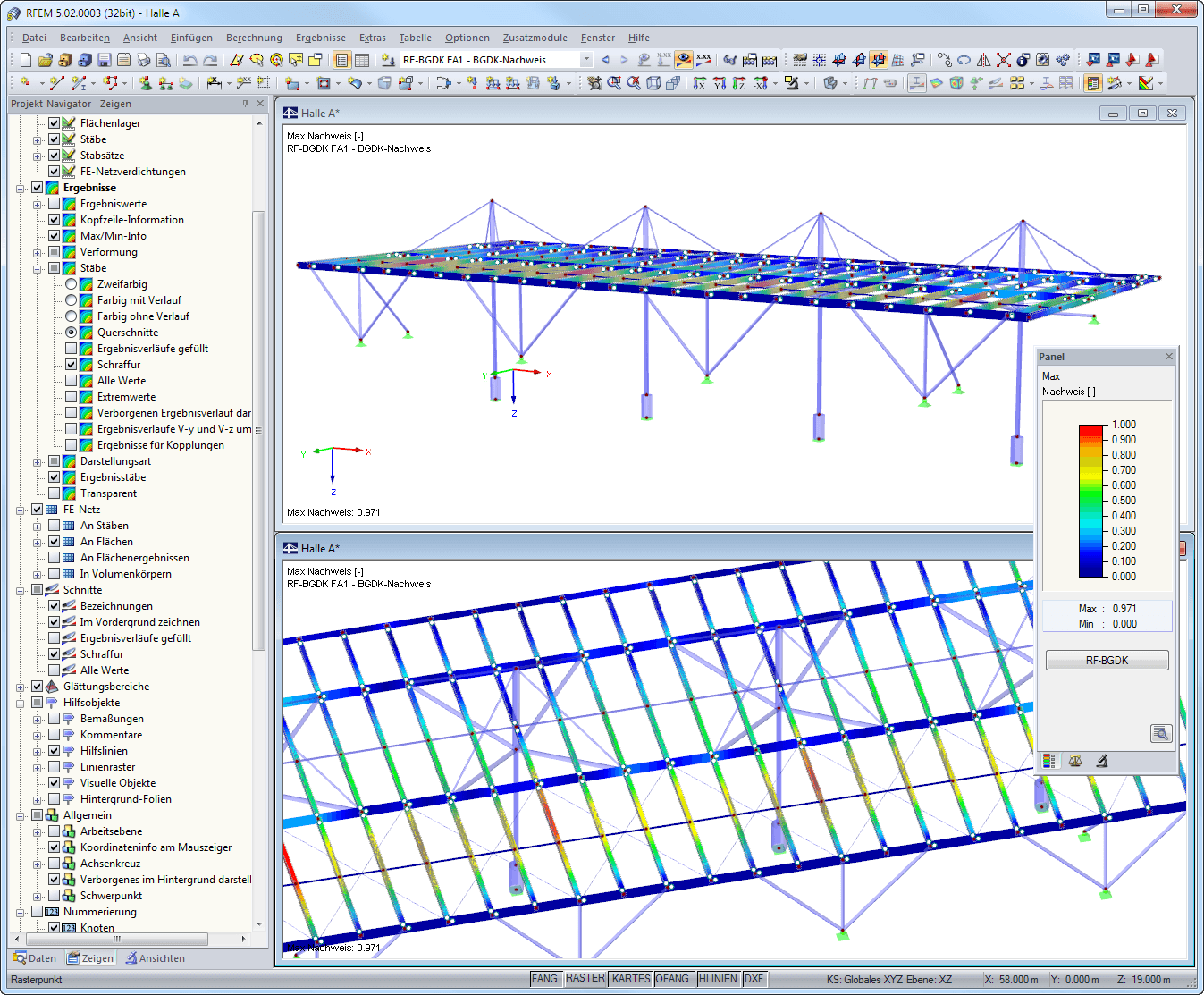

Após o dimensionamento, os resultados são representados em diferentes janelas, ordenados por secções, barras, conjuntos de barras ou posições x. O gráfico correspondente da secção é sempre apresentado com os valores dos resultados nas tabelas. No RFEM/RSTAB, estes são destacados no modelo estrutural através de diferentes cores. Os componentes críticos ou sobredimensionados podem ser identificados num relance. As cores e as atribuições de valores podem ser alteradas.

Através da representação na barra ou no conjunto de barras, é garantida uma avaliação específica. É também possível representar todos os valores intermédios.

As massas determinadas durante o dimensionamento são apresentadas na lista de partes para barras e conjuntos de barras.

Por fim, todas as tabelas podem facilmente ser exportadas para o MS Excel ou para um ficheiro CSV. Todas as especificações necessários para exportação são definidas num menu de transferência especial.

• Integração total no RFEM/RSTAB incluindo a importação de todos os esforços internos relevantes
• Intelligente Voreinstellung biegedrillknickspezifischer Bemessungsparameter
• Automatische Ermittlung des Schnittgrößenverlaufs und Einordnung nach DIN 18800 Teil 2

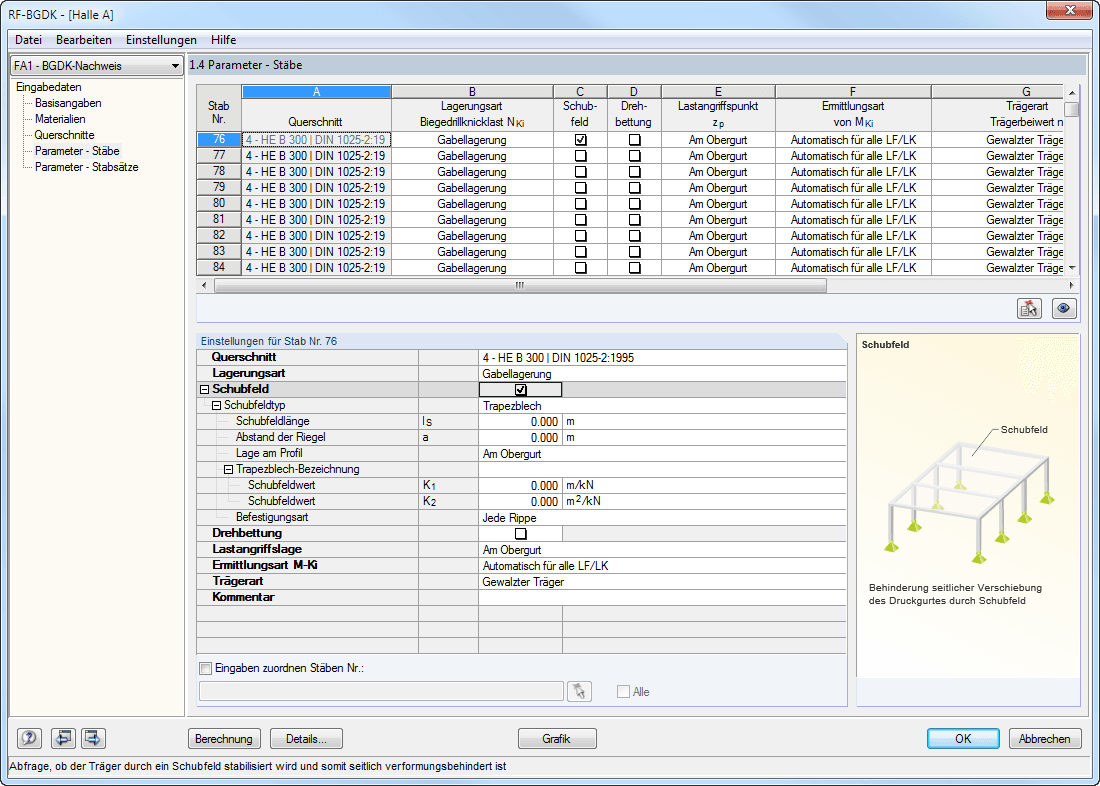

• Berücksichtigung von Drehbettung und Schubfeldern mit integrierten Hilfsmitteln zur normgerechten Ermittlung der Drehbettungs- und Schubfeldbeiwerte
• Integrierte Trapezprofil-Bibliotheken bekannter Hersteller
• Intelligente Ermittlung des Momentenbeiwerts ζ und somit des idealen Biegedrillknickmoments M_ki
• Unterschiedliche Lagerungsarten mit Berücksichtigung von Wölbfedern für verschiedene Aussteifungs- und Anschlußsituationen
• Bemessung von Kragträgern
• Berechnungsmöglichkeit nach Vogel/Heil
• Berücksichtigung der gebundenen Drehachse bei Ermittlung von M_ki und N_ki nach Wittemann
• Ausgabe der Beanspruchung der Verbindungsmittel aus Drehbettung für Trapezprofile und Pfetten
• Optimierung der Querschnitte
• Stückliste der Stäbe und Stabzüge
• Möglichkeit zum direkten Export aller Ergebnisse nach MS-Excel oder OpenOffice.org Calc
• Handbuch mit handgerechneten Beispielen
