Resposta:
Se existem diferentes tipos de secções no início e no final de uma barra de secção variável que não têm o mesmo número de pontos de tensão, o RFEM/RSTAB desenha a primeira metade com uma secção e a segunda metade com a outra secção.
Além disso, é necessário garantir que os pontos de tensão com os mesmos números fiquem opostos uns aos outros.

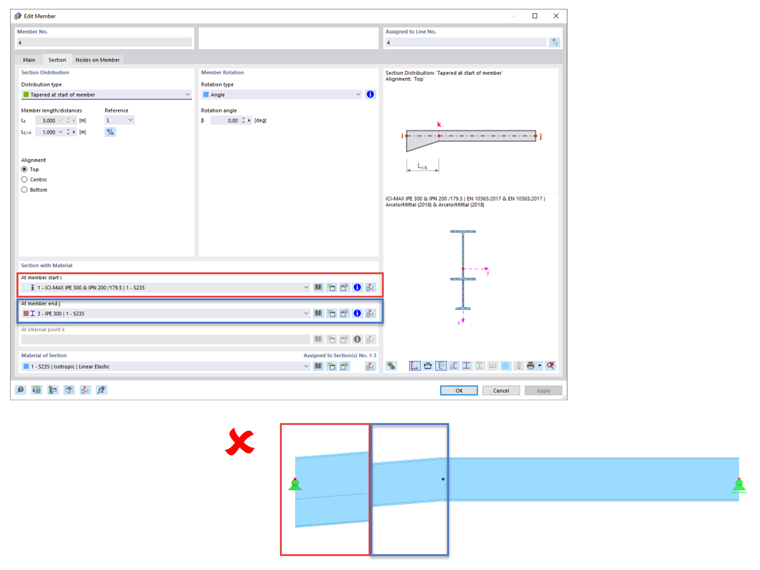

A Figura 01 mostra o resultado do emparelhamento de uma secção com um número diferente de pontos de tensão.
Isto também se aplica se uma barra tiver uma secção variável no início da barra. Os pontos de tensão das secções utilizadas devem corresponder entre si ao longo de todo o comprimento da barra.
Na Figura 02, a secção variável no início da barra foi introduzida corretamente.

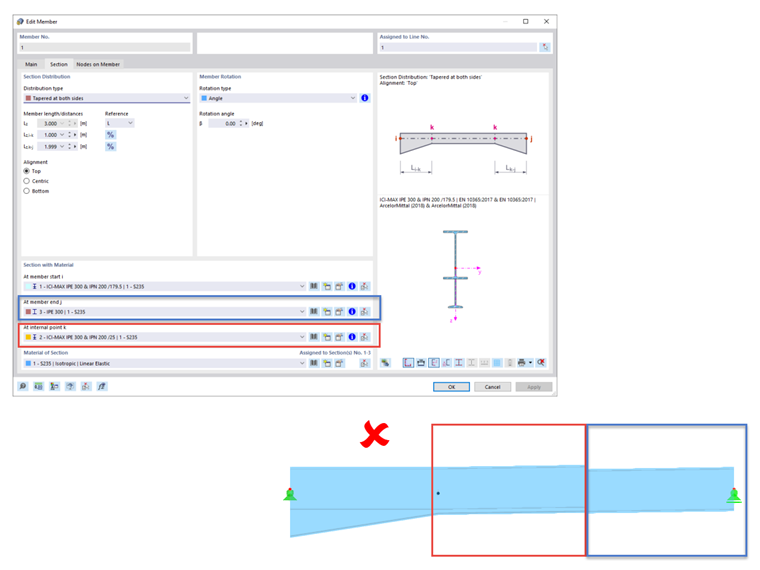

A tentativa de gerar a transição da secção para o resto da barra utilizando outra secção variável resulta numa definição incorreta da barra.
.png?mw=760&hash=cbb57a68ad3e56e474f941231378dea9025085e4)

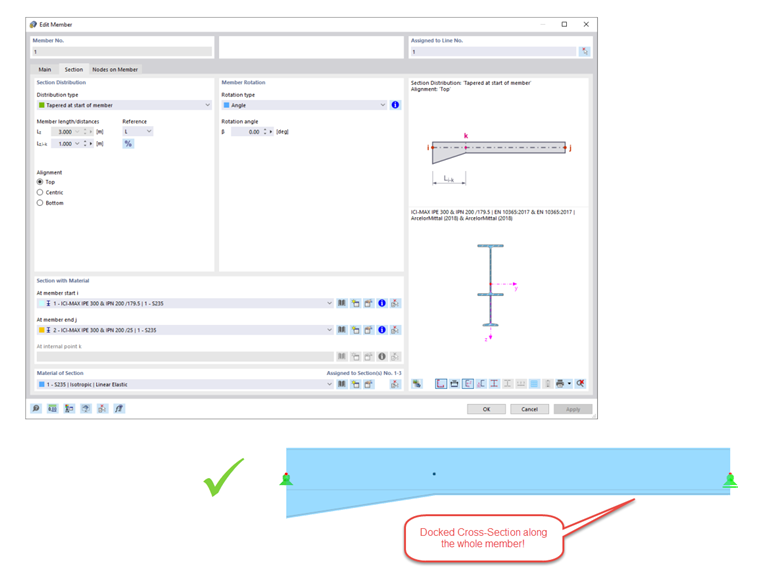

A Figura 03 mostra uma opção para definir a secção. Contudo, neste caso, a parte cortada da secção variável percorre toda a extremidade da barra.
.png?mw=760&hash=ebfad9f5d8dad47a559fffdaa3c3ba76956d9f97)

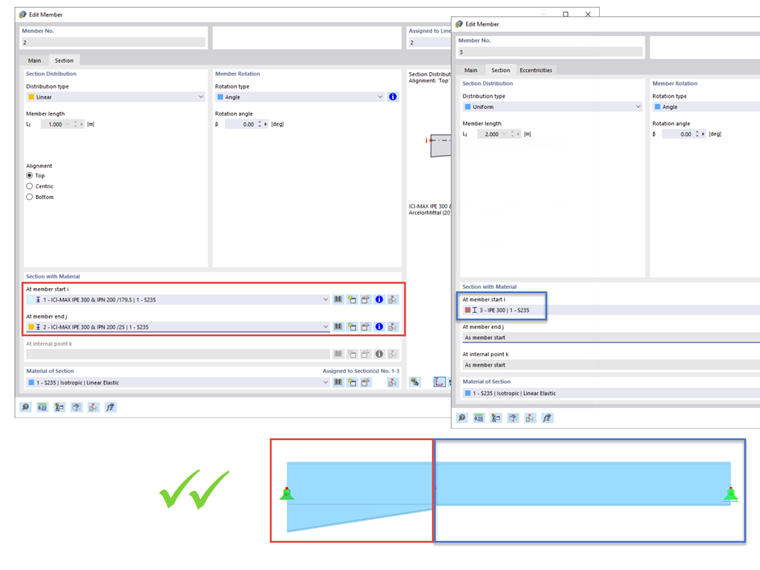

Se for absolutamente necessário que o resto da barra tenha uma secção diferente da secção variável no início da barra, é necessário dividir a barra. Desta forma, é possível apresentar a secção variável (tendo em consideração a disposição dos pontos de tensão) como uma barra com a distribuição de secção "Linear" e selecionar qualquer outra secção para o resto da barra. Isto é apresentado na Figura 04.
Nota
A forma mais fácil de modelar secções variáveis é utilizar perfis soldados ou secções parametrizadas. Por isso, pode, por exemplo, copiar a secção com a altura mais pequena e depois ajustar a altura e/ou largura da segunda secção.
