Ответ:
Если в начале и на конце конического стержня имеются разные типы сечений с различным количеством точек напряжения, то программа RFEM/RSTAB создаст первую половину стержня с одним сечением, а вторую половину с другим сечением.
Далее нужно также обеспечить, чтобы точки напряжения с одинаковыми номерами всегда находились напротив себя.

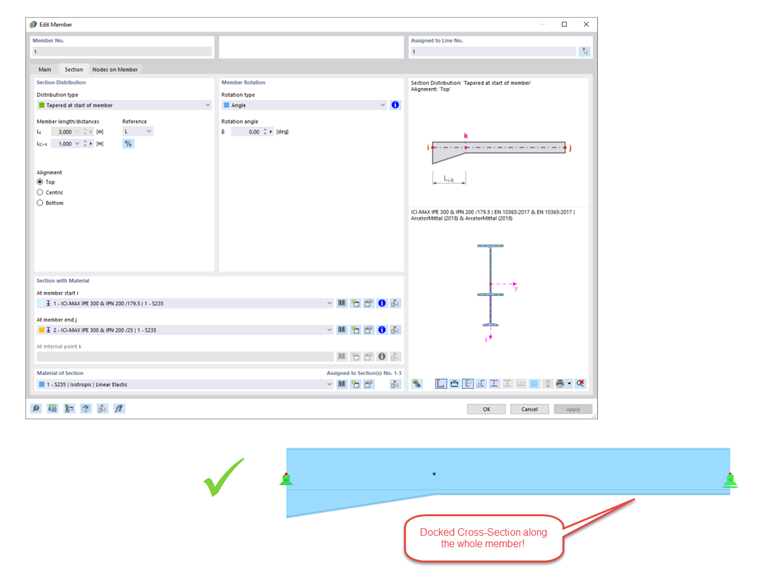

На Рисунке 01 затем показан результат сопряжения сечений с другим количеством точек напряжения.
Dies gilt genauso, wenn ein Stab z.B. am Stabanfang gevoutet ist. Die Spannungspunkte der verwendeten Querschnitte müssen über die gesamte Stablänge zueinander passen.
In Bild 02 ist die Voute am Stabanfang korrekt eingegeben.

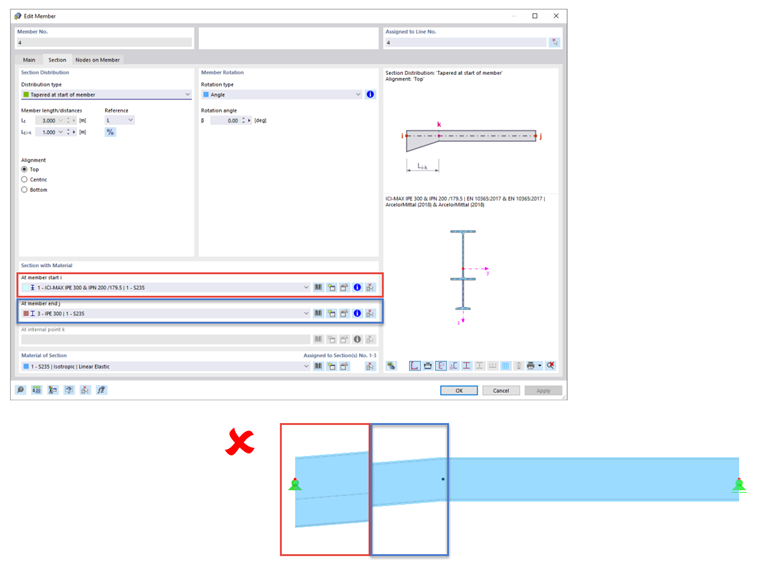

Der Versuch, den Querschnittsübergang zum restlichen Stab über eine weitere Voute zu generieren, führt zu einer fehlerhaften Stabdefinition.

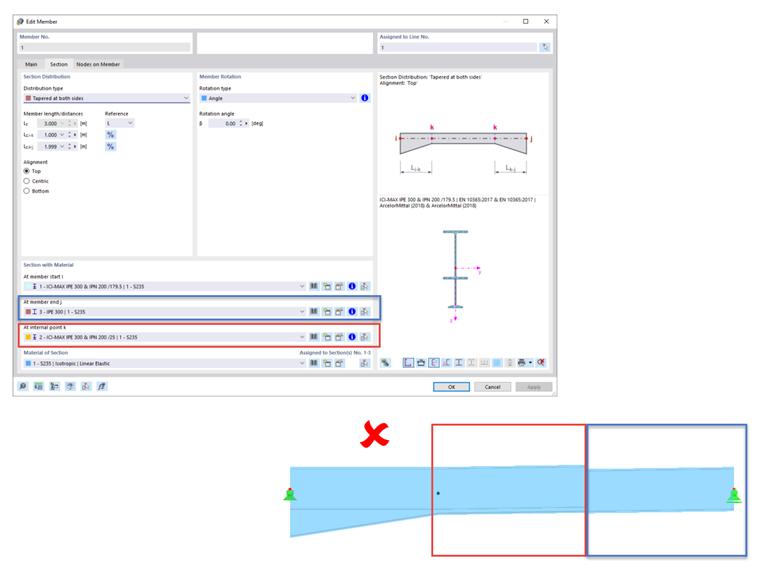

Eine Möglichkeit, der Querschnittsdefinition wird in Bild 03 gezeigt. Hier verläuft der kupierte Querschnitt der Voute allerdings bis zum Ende des gesamten Stabes.

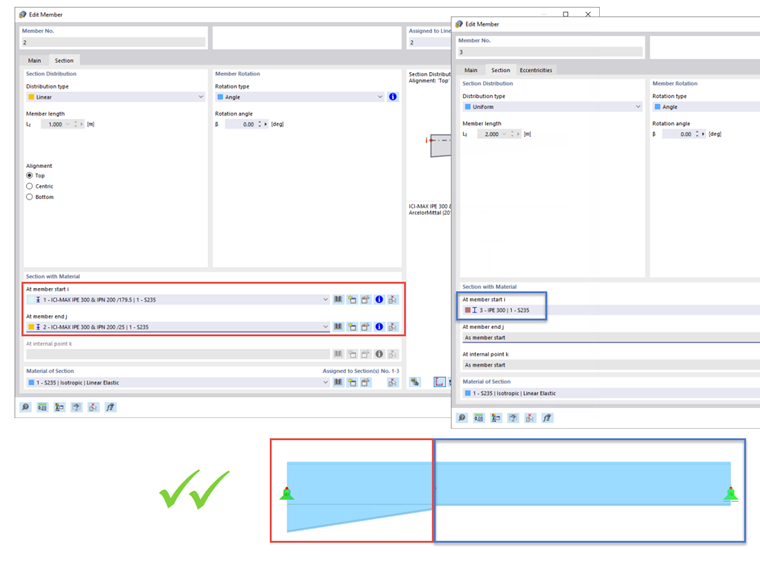

Ist es zwingend erforderlich, dass der Rest des Stabes einen anderen Querschnitt erhält als die Voute am Stabanfang, so muss der Stab geteilt werden. Auf diese Weise lässt sich die Voute (unter Berücksichtigung der Anordnung der Spannungspunkte) als ein Stab mit Querschnittsverlauf "Linear" darstellen und für den Rest des Stabes ein beliebiger weiterer Querschnitt gewählt werden. Dies ist in Bild 04 dargestellt.
Примечания
Am einfachsten lassen sich Vouten unter Verwendung von Schweißprofilen oder parametrisierten Querschnitten modellieren. Вы так можете, например, скопировать сечение с меньшей высотой, а затем настроить высоту и/или ширину требуемую для второго сечения.
