Resposta:
Embora os esforços de final da barra geralmente sejam utilizados para o dimensionamento de ligações (ver a FAQ 4918 em baixo), também poderá estar interessado nos esforços internos totais de um nó em particular, onde várias barras se unem a partir de diferentes ângulos. Por defeito, o programa não apresenta resultados de esforços internos nos nós.

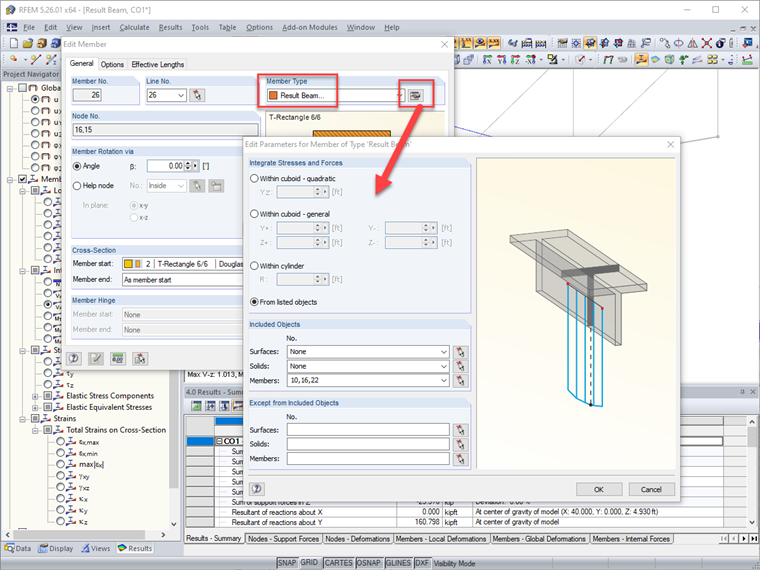

A melhor opção é criar uma barra resultante que permita selecionar as barras que devem ser consideradas para a soma dos esforços internos. As barras resultantes não adicionam qualquer rigidez ao modelo e são utilizadas apenas para a interpretação dos resultados (ver o Artigo técnico 1406 em baixo). Pode visualizar os esforços internos nas barras resultantes como em qualquer outra barra cujo esforço final pode fornecer o resumo da força num nó específico.
Tenha em atenção que as barras resultantes criam internamente um plano perpendicular em cada ponto ao longo do comprimento da barra e em ambas as extremidades para determinar quais as forças que devem ser integradas nos resultados. Isso funciona bem para todos os elementos que não estejam diretamente perpendiculares à barra resultante. No caso de elementos que se encontrem dispostos perpendicularmente, deve ser aplicado um ligeiro desvio para esses elementos deixarem de estar perfeitamente perpendiculares e os resultados dos mesmos também serem incluídos na viga resultante.
