Como é que posso aplicar uma carga linearmente variável em Z (por exemplo, a pressão da terra) sobre uma superfície de rotação em forma de tremonha que atua no plano XY, mas está direcionada para o eixo central da superfície de rotação?

Q: Como é que posso aplicar uma carga linearmente variável em Z (por exemplo, a pressão da terra) sobre uma superfície de rotação em forma de tremonha que atua no plano XY, mas está direcionada para o eixo central da superfície de rotação?

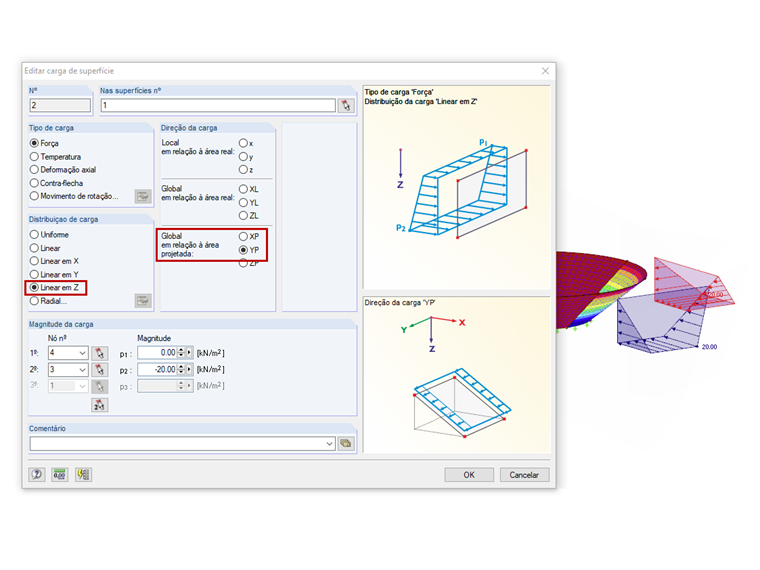

No caso de um cilindro, a direção da carga poderia ser definida localmente em z, mas, no caso de uma tremonha, a carga deixaria de estar alinhada paralelamente ao plano XY.Tal carga deve, portanto, ser dividida em dois componentes (X e Y), com a direção da carga "Global em relação à área projetada", uma vez XP e uma vez YP, bem como a distribuição da carga "Linear em Z", ver a Figura 01: O valor da carga também deve ser convertido, se necessário.

Question

Como &#233; que posso aplicar uma carga linearmente vari&#225;vel em Z (por exemplo, a press&#227;o da terra) sobre uma superf&#237;cie de rota&#231;&#227;o em forma de tremonha que atua no plano XY, mas est&#225; direcionada para o eixo central da superf&#237;cie de rota&#231;&#227;o?

Accepted Answer

No caso de um cilindro, a dire&#231;&#227;o da carga poderia ser definida localmente em z, mas, no caso de uma tremonha, a carga deixaria de estar alinhada paralelamente ao plano XY.Tal carga deve, portanto, ser dividida em dois componentes (X e Y), com a dire&#231;&#227;o da carga "Global em rela&#231;&#227;o &#224; &#225;rea projetada", uma vez XP e uma vez YP, bem como a distribui&#231;&#227;o da carga "Linear em Z", ver a Figura 01:                      O valor da carga tamb&#233;m deve ser convertido, se necess&#225;rio.

Definição da carga no plano XY numa superfície rodada em forma de funil
