Как применить на поверхность вращения в форме бункера линейно переменную нагрузку на оси Z, такую как, например, давление грунта, которая действует в плоскости XY, но ориентирована в направлении центральной оси повернутой поверхности?

Question

Accepted Answer

Обычно у цилиндра можно направление нагрузки определить местно по оси z, но для бункера эта нагрузка не будет параллельна плоскости XY.Это значит, что нагрузку такого типа нужно разделить на две составляющие (X и Y), с направлением нагрузки &#171;Общая на площадь проекции&#187;, раз для XP и раз для YP, причем распределение нагрузки в обоих случаях надо выбрать как &#171;Линейное по Z&#187; (см. прилагаемое изображение).                  Кроме того, возможно потребуется также преобразовать значение нагрузки.

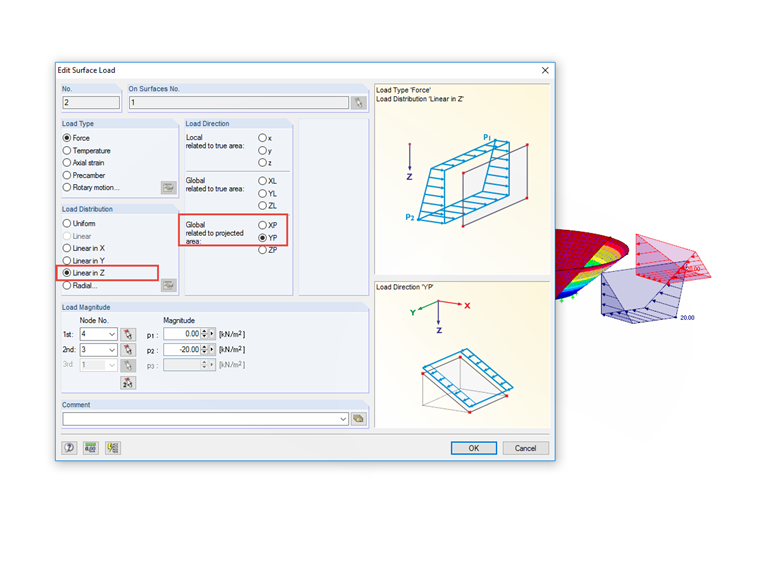

Определение нагрузки в плоскости XY на воронкообразной поверхности вращения
