Orientação do apoio nodal perpendicular a uma linha

Cada apoio nodal tem um sistema de eixos local X', Y' e Z'. Por defeito, está orientado paralelamente aos eixos globais X, Y e Z. A opção "Sistema de eixos definido pelo utilizador" permite rodar o sistema de eixos local do apoio (Figura 01).

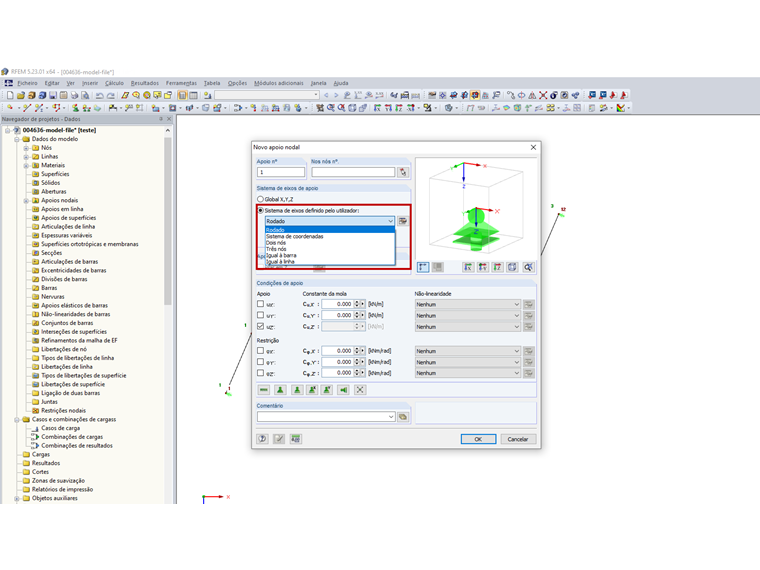

1 Sistemas de eixos para apoios

Se pretender alinhar o apoio nodal perpendicularmente a uma linha, pode utilizar a opção "Igual à linha" (Figura 02). A opção "Igual à linha" só está disponível para linhas retas. O sistema de eixos local do apoio é alinhado paralelamente ao sistema de eixos local da linha. O sistema de eixos local da linha pode ser apresentado no Navegador de projetos – Mostrar através de Modelo → Linhas → Sistema de eixos da linha x, y, z (Figura 03). O sistema de eixos da linha pode ser influenciado pela direção e rotação da linha. Para alterar a direção da linha, clique com o botão direito do rato na linha e selecione a opção "Inverter orientação da linha" no menu de atalho (Figura 04). A rotação da linha pode ser definida no separador "Rotação" da caixa de diálogo "Editar linha" (Figura 05).

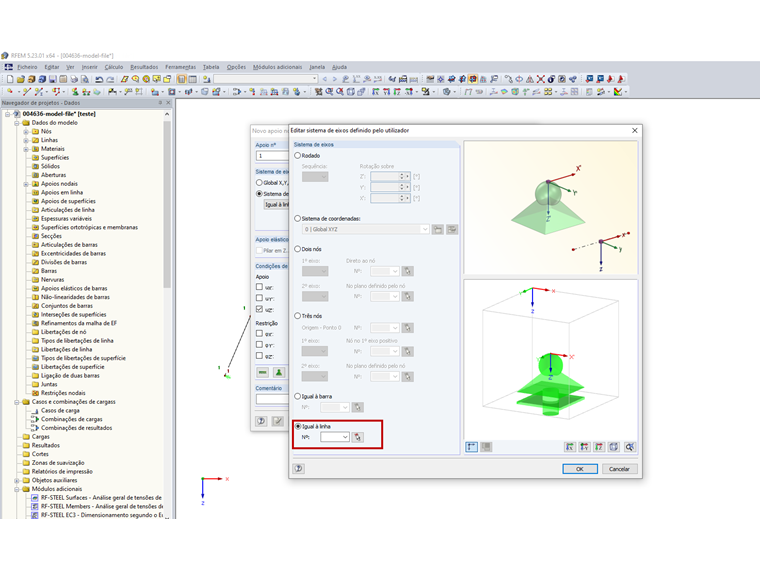

2 Editar sistema de eixos definido pelo utilizador – Igual à linha

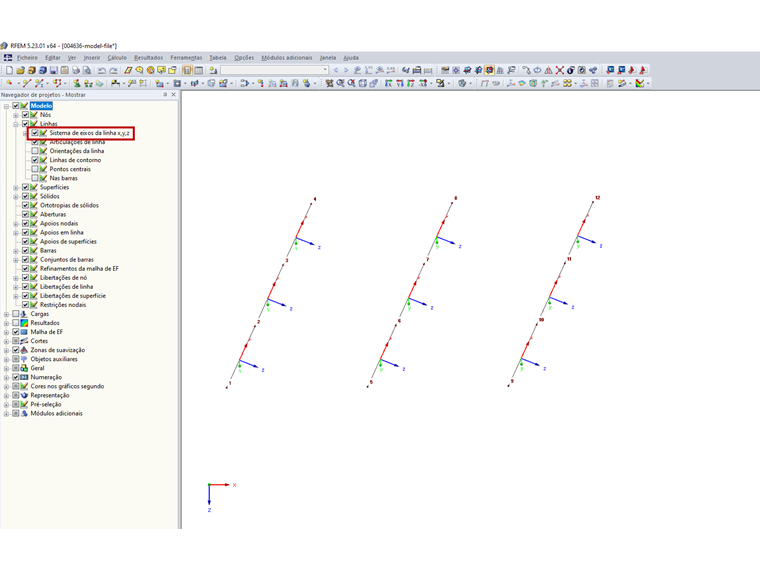

3 Ativação do sistema de eixos de linhas locais x, y, z no Navegador de projetos – Mostrar

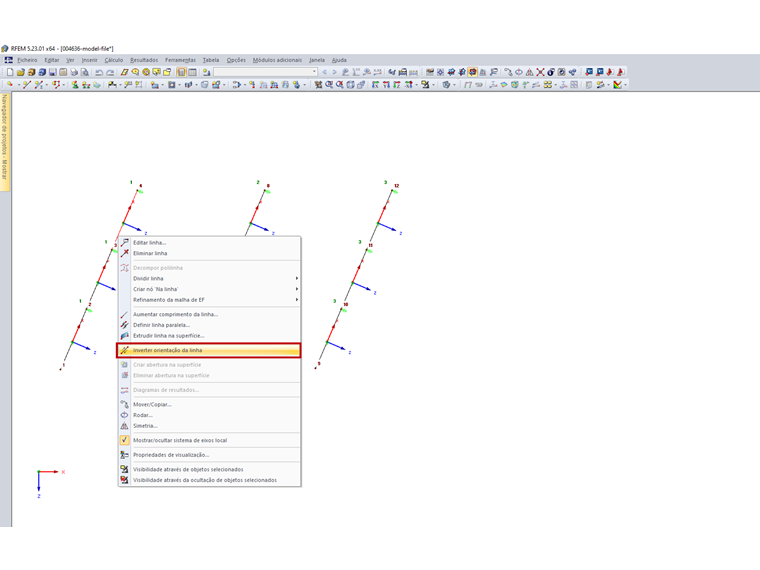

4 Inverter a orientação da linha

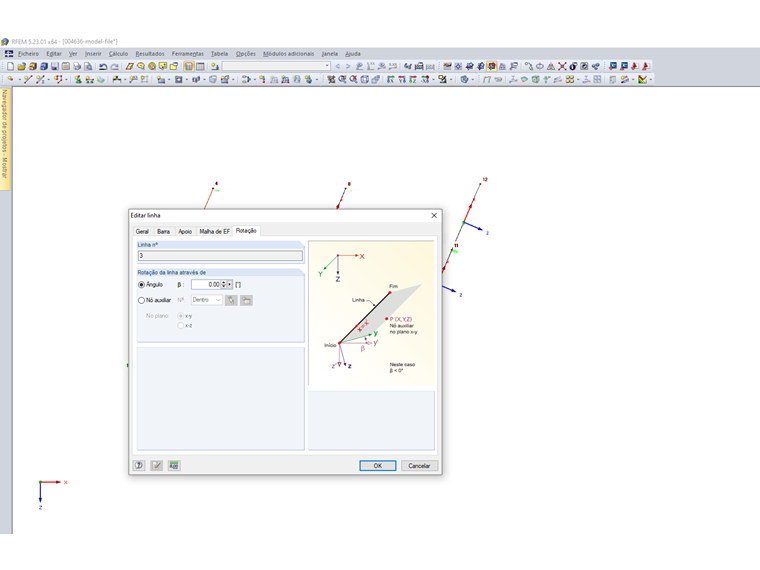

5 Editar linha – Rotação

Alternativamente, é possível definir a orientação do sistema de eixos do apoio nodal utilizando um sistema de coordenadas definido pelo utilizador ou especificando três nós perpendiculares à linha.

As três opções são apresentadas no vídeo. Para a orientação do sistema de eixos de apoio utilizando um sistema de coordenadas definido pelo utilizador ou a especificação de três pontos, é criada uma linha reta auxiliar perpendicular à linha. Desta forma, torna-se mais fácil alinhar o eixo perpendicularmente à linha.
