Odpověď:

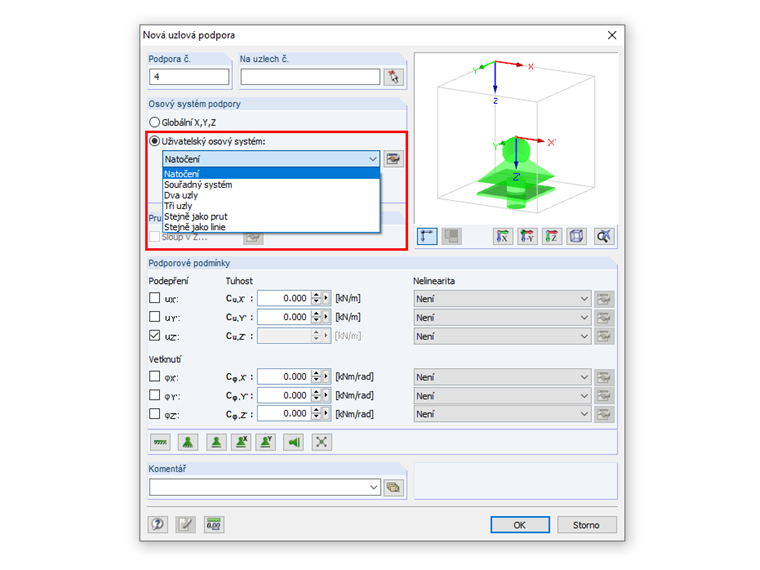

Každá uzlová podpora má lokální osový systém X', Y' a Z'. Standardně je orientován rovnoběžně s globálními osami X, Y a Z. Volbou "Uživatelský osový systém" je možné lokální osový systém podpory natočit (Obrázek 01).

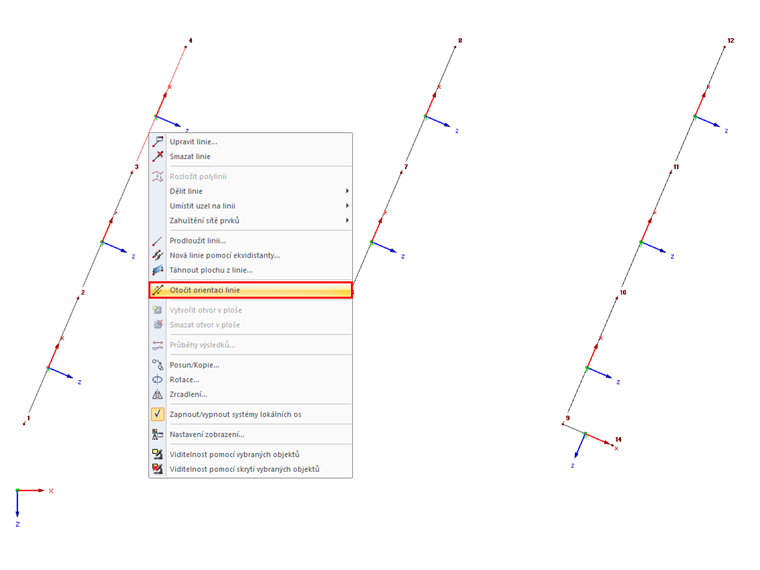

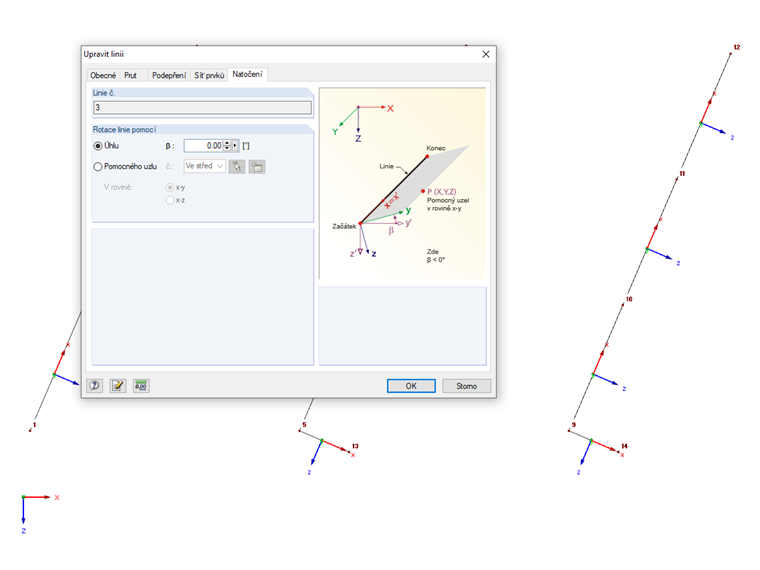

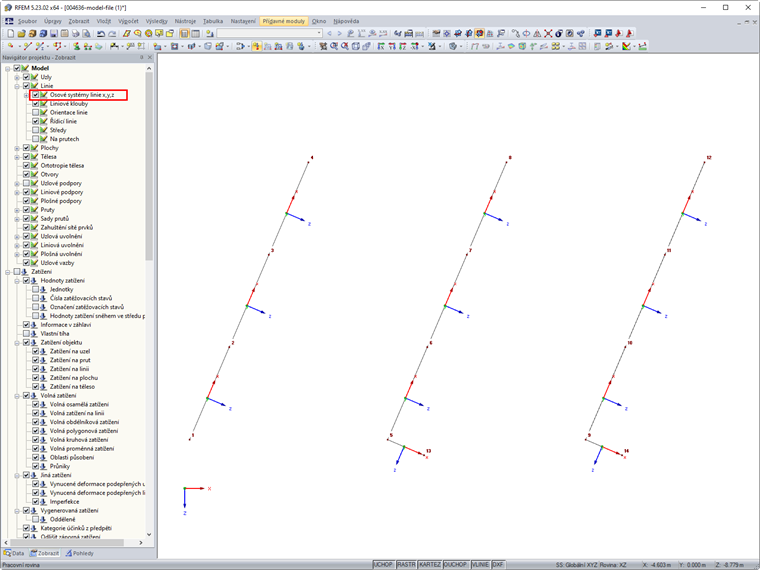

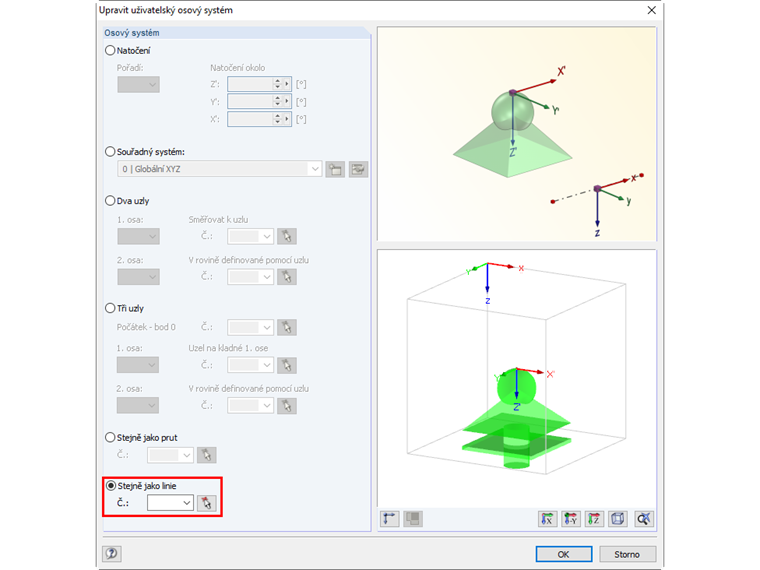

Pokud chceme uzlovou podporu nastavit kolmo na linii, můžeme použít volbu "Stejně jako linie" (Obrázek 02). Možnost "Stejně jako linie" je k dispozici pouze pro přímé linie. Lokální osový systém podpory se nastaví rovnoběžně s lokálním osovým systémem linie. Lokální osový systém linie lze zobrazit v navigátoru projektu Zobrazit pomocí možností Model → Linie → Osové systémy linie x,y,z (Obrázek 03). Osový systém linie je možné ovlivnit směrem a natočením linie. Chcete-li změnit směr linie, klikněte pravým tlačítkem myši na linii a v místní nabídce vyberte možnost "Otočit orientaci linie" (Obrázek 04). Natočení linie je možné nastavit v dialogu "Upravit linii" v záložce "Natočení" (Obrázek 5).
Alternativně je možné osový systém uzlové podpory orientovat pomocí uživatelsky definovaného souřadného systému nebo zadáním tří uzlů kolmých na linii.
Všechny tři možnosti jsou představené ve videu. Pro orientaci osového systému pomocí uživatelsky definovaného souřadného systému nebo zadáním tří bodů se vytvoří pomocná přímka kolmá na linii. Tak je možné snadno orientovat osu kolmou na linii.
