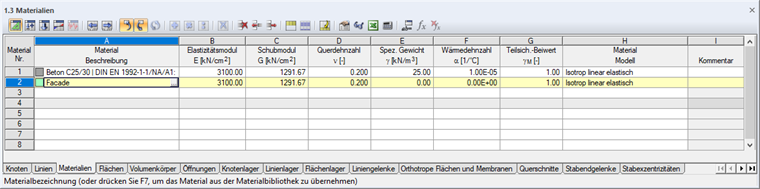

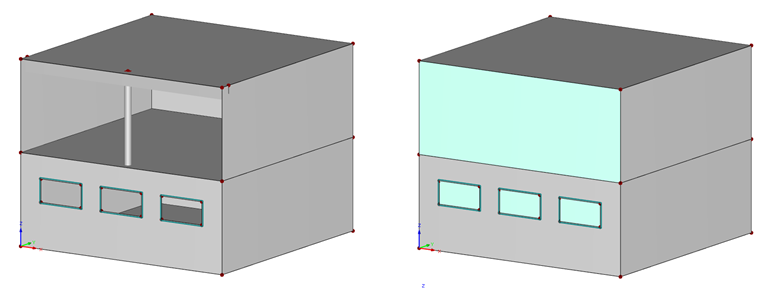

- Defina um "material de fachada" isotrópico linear elástico com a rigidez média dos elementos da estrutura primária adjacentes sem peso, a propriedade de dilatação térmica e a modificação da rigidez.
- Nas áreas da fachada, descreva as superfícies feitas de material para fachada com o tipo de rigidez "Ortotrópico". Para garantir que nenhuma carga oposta é transferida para a estrutura primária nos cantos da superfície, a espessura e a rigidez de torção devem ser definidas próximas de zero. Aqui, recomendamos assumir a espessura média dos elementos da estrutura primária adjacentes / 1000 como espessura e, do mesmo modo, dividir a rigidez de torção relacionada k33 por um fator de 1000.

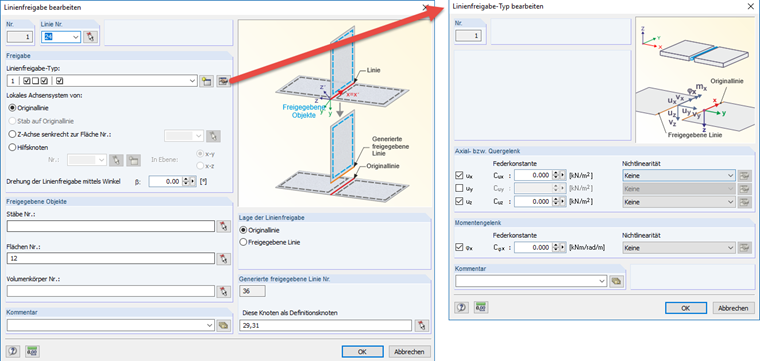

- Defina uma libertação de linha entre as superfícies da fachada e os elementos da estrutura primária para que apenas as forças perpendiculares aos elementos da estrutura primária possam ser transferidas. Todas as outras direções devem ser especificadas sem força.

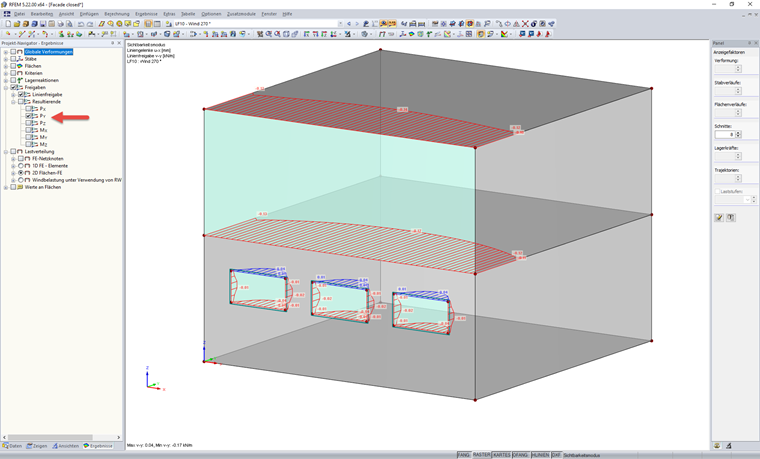

- Para garantir que as superfícies destacadas com as libertações de linha não deslizem no plano da parede, deve ser colocado um apoio de superfície nos graus de liberdade x e y nas superfícies da fachada.

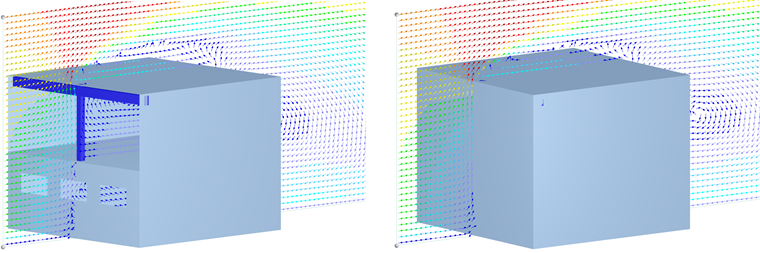

Utilização de superfícies de fachada no RFEM para a transmissão de cargas de vento para a estrutura primária
No RFEM existem superfícies de fachada para a transferência de cargas de vento para a estrutura primária?
O Eng.º Niemeier é responsável pelo desenvolvimento do RFEM, RSTAB, RWIND Simulation, bem como pela área de estruturas de membranas. Além disso, também tem a seu cargo a garantia de qualidade e o apoio ao cliente.
