- Задайте изотропный линейно -упругий «фасадный материал» со средней жесткостью смежных элементов основной конструкции без учета веса, свойств теплового расширения и жесткости.

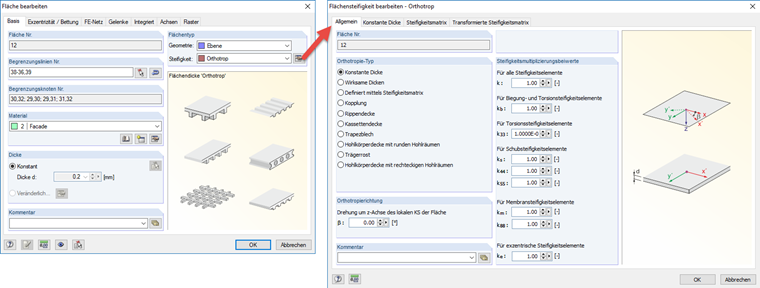

- В областях фасада опишите поверхности из фасадного материала с типом жесткости «Ортотропная». Чтобы гарантировать отсутствие противоположных нагрузок на углах поверхности, передаваемых на основную конструкцию, толщина и жесткость на кручение должны быть заданы близкими к нулю. Мы рекомендуем в качестве толщины принять среднюю толщину смежных элементов основной конструкции/1000, а соответствующую жесткость на кручение k33 также разделить на коэффициент 1000.

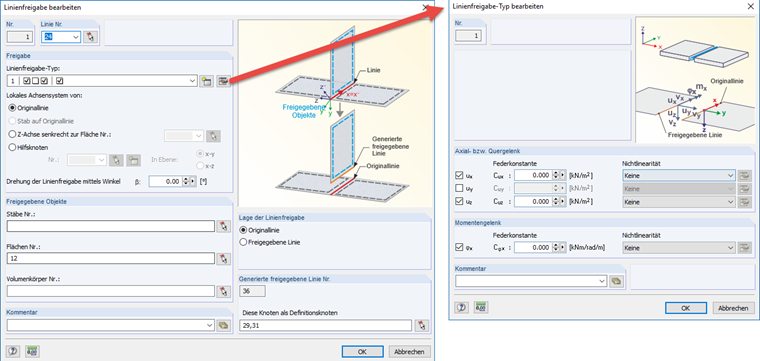

- Определите линейное высвобождение между поверхностями фасада и основными элементами конструкции так, чтобы могли передаваться только силы, перпендикулярные основным элементам конструкции. Все остальные направления нужно указывать без применения силы.

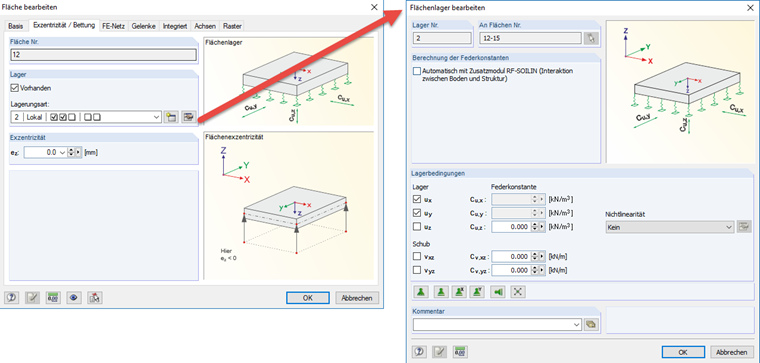

- Чтобы гарантировать, что поверхности с линейными высвобождениями не проскальзывают в плоскости стены, необходимо применить поверхностную опору к поверхностям фасада в плоских степенях свободы x и y.

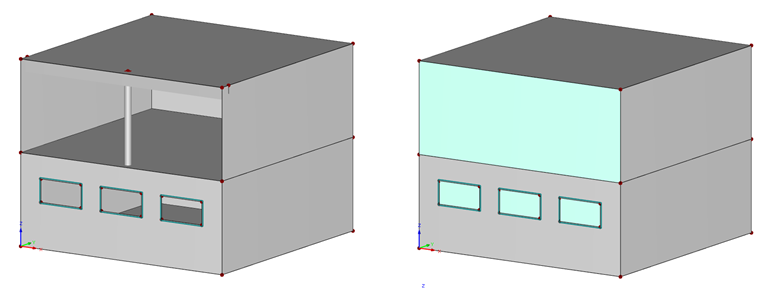

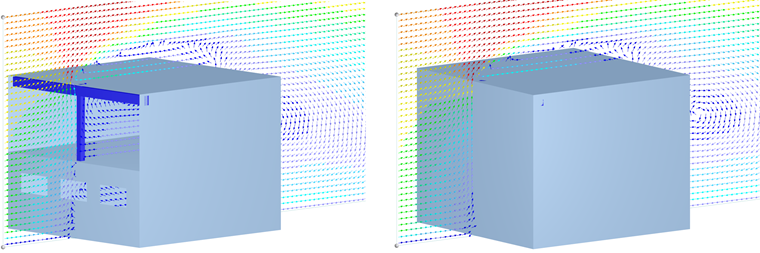

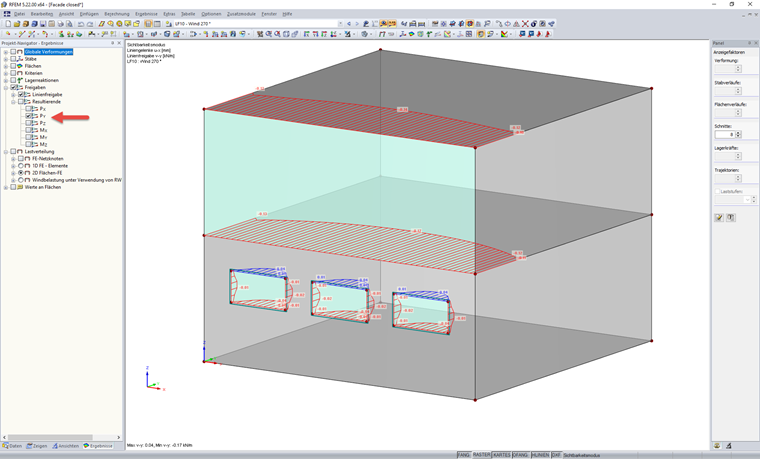

Применение фасадных поверхностей в программе RFEM для передачи ветровых нагрузок на основную конструкцию
Существуют ли в программе RFEM какие-либо фасадные поверхности для передачи ветровых нагрузок на основную конструкцию?
Г-н Нимейер отвечает за разработку программ RFEM, RSTAB, RWIND Simulation, а также за расчеты мембранных конструкций. Кроме того, он обеспечивает также контроль качества наших программ и поддержку пользователей.
