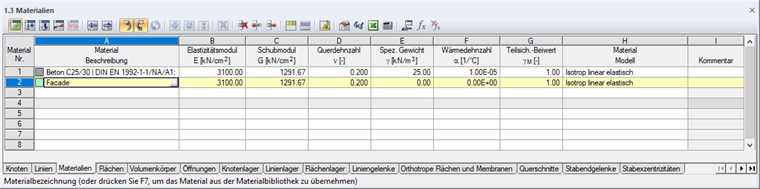

- Definire il "materiale di facciata" elastico lineare isotropo con la rigidezza media degli elementi adiacenti della struttura principale senza il peso, la proprietà di dilatazione termica e la modifica della rigidezza.

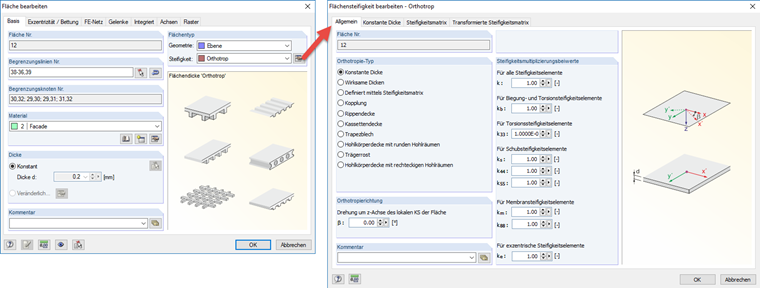

- Nelle aree della facciata, descrivere le superfici realizzate con il materiale della facciata con il tipo di rigidezza "Ortotropa". Per garantire che non ci sia carico opposto agli angoli della superficie trasferito alla struttura principale, lo spessore e la rigidezza torsionale devono essere definiti vicino allo zero. Si consiglia di applicare lo spessore medio degli elementi adiacenti della struttura principale/1.000 come spessore e di dividere anche la relativa rigidezza torsionale k33 per il coefficiente di 1.000.

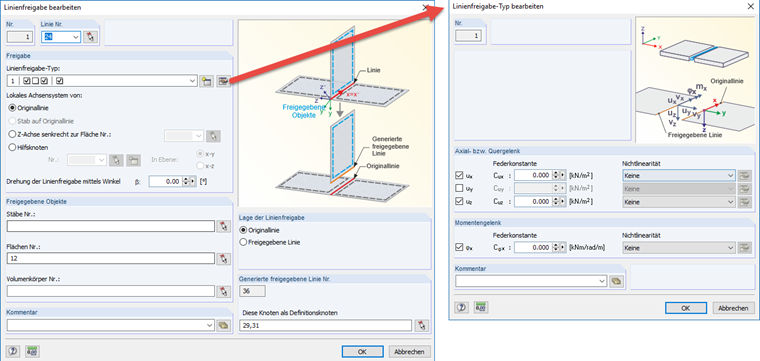

- Definire uno svincolo della linea tra le superfici della facciata e gli elementi della struttura principale in modo che le forze perpendicolari agli elementi della struttura principale possano essere trasferite solo. Tutte le altre direzioni devono essere specificate senza forzature.

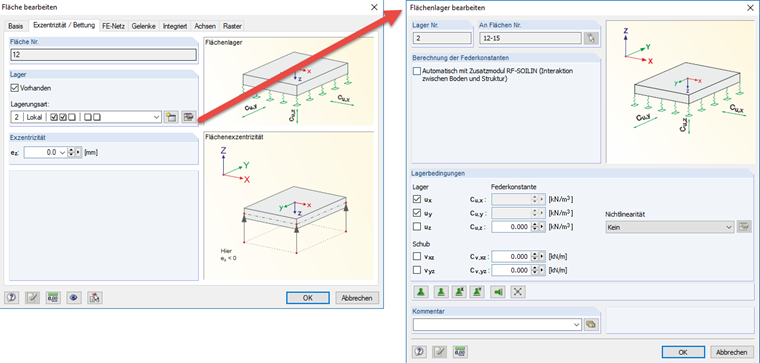

- Per garantire che le superfici con gli svincoli lineari non scivolino nel piano della parete, è necessario applicare il vincolo della superficie alle superfici della facciata nei gradi di libertà del piano x e y.

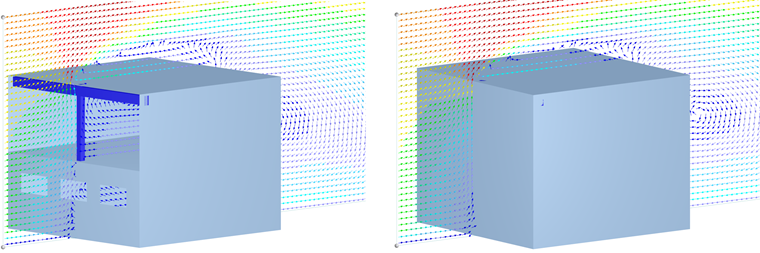

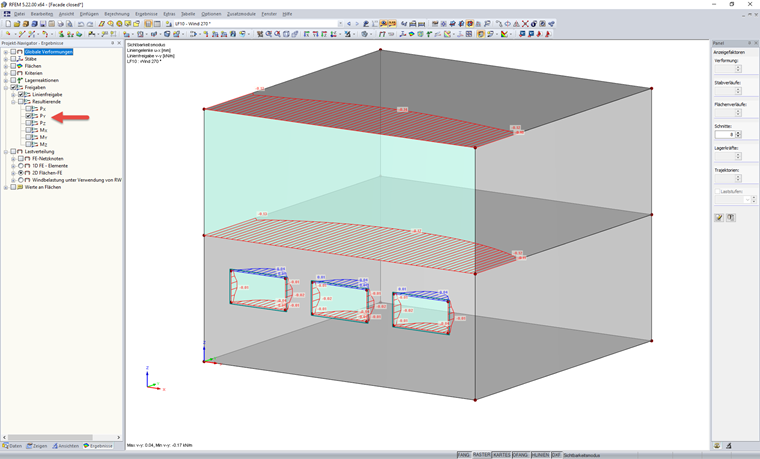

Uso delle superfici delle facciate in RFEM per la trasmissione dei carichi del vento alla struttura principale
Ci sono superfici di facciata in RFEM per trasmettere i carichi del vento alla struttura principale?
