Pergunta
Após realizar o dimensionamento no RF-STEEL AISC, recebo a mensagem de erro 1002 - Secção inválida do tipo "Canal" de acordo com F2. O que significa este erro?
Resposta:

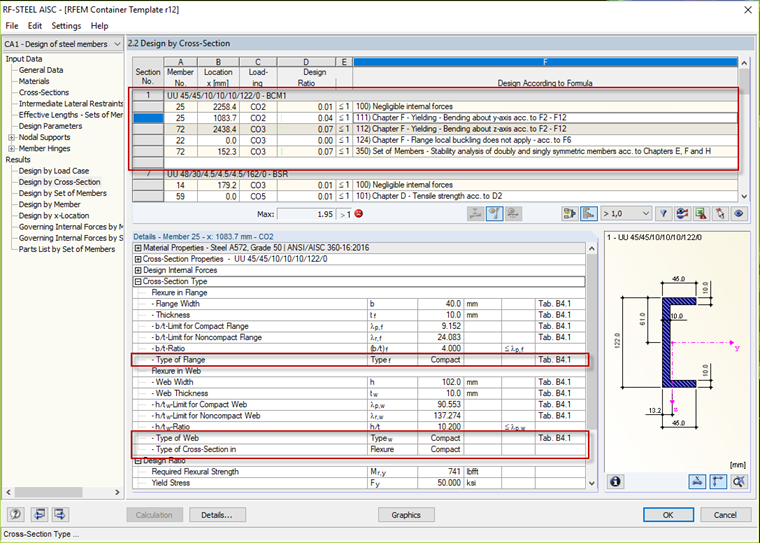

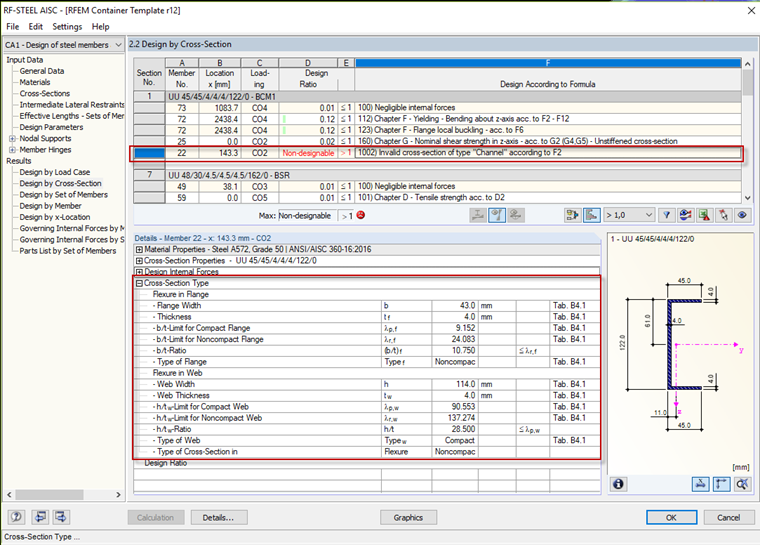

A secção F2 do AISC 360-16 [1] indica que as formas em I duplamente simétricas e os canais dobrados em torno do seu eixo principal devem ser secções compactas para serem dimensionadas. Em baixo, pode ser consultado um exemplo.As secções que não são compactas não podem ser dimensionadas de acordo com F2. A Figura 02 mostra uma secção não dimensionável.
