Сообщение об ошибке 1002 в дополнительном модуле RF-STEEL AISC

После запуска расчета в дополнительном модуле RF-STEEL AISC появляется сообщение об ошибке 1002 - Недопустимое сечение типа «Швеллер» по F2. What does this error mean?


Ответ:

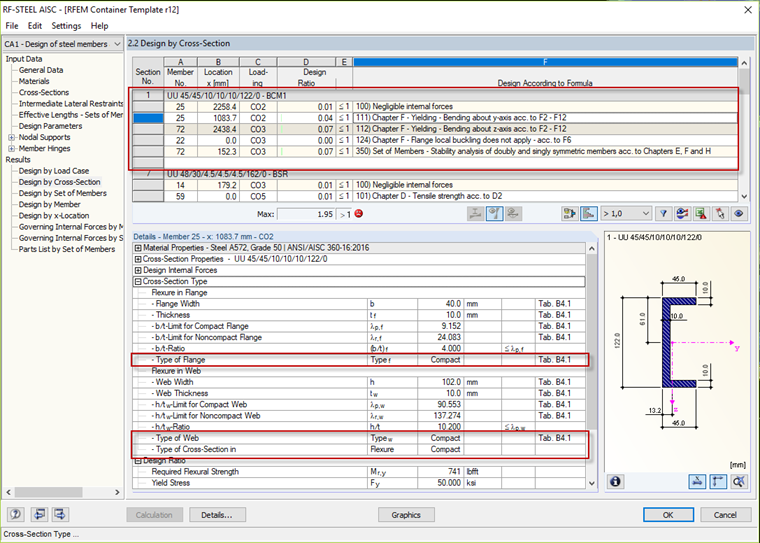

В разделе F2 нормы AISC 360‑16 [1] указано, что двутавры и швеллеры с двумя осями симметрии, изгибаемые вокруг своей главной оси, должны быть для расчета компактными сечениями. An example of this can be seen below.

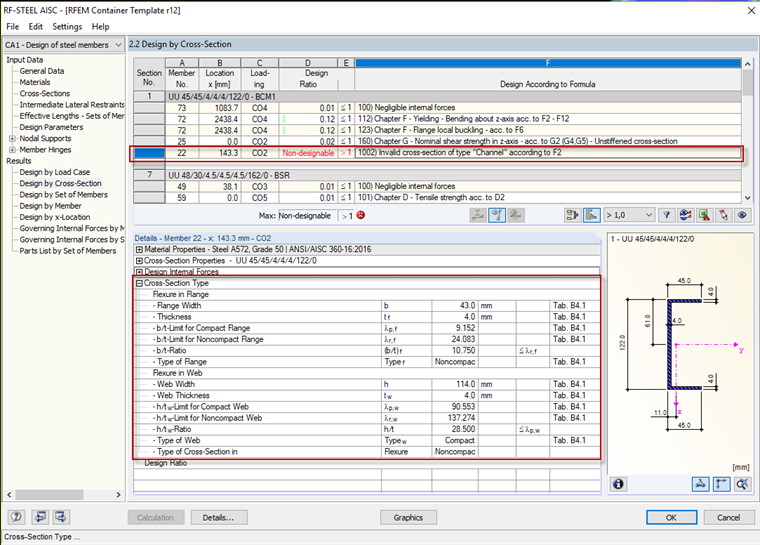

Non-compact sections cannot be designed according to F2. Image 02 shows a non-designable section.


Автор

Алекс отвечает за обучение клиентов, техническую поддержку и за разработку наших программ для североамериканского рынка.

Ссылки
  1. Американский институт стальных конструкций (2016) Спецификация для зданий из стальных конструкций , ANSI/AISC 360-16. Чикаго: AISC.


;
