Domanda
Dopo aver eseguito il progetto in RF‑STEEL AISC, ricevo il messaggio di errore 1002 - Sezione trasversale non valida di tipo "Canale" secondo F2. Cosa significa questo errore?
Risposta:

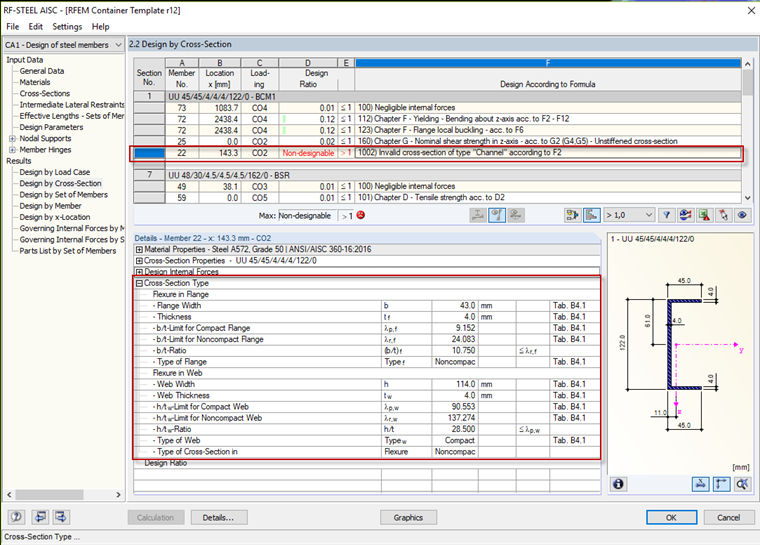

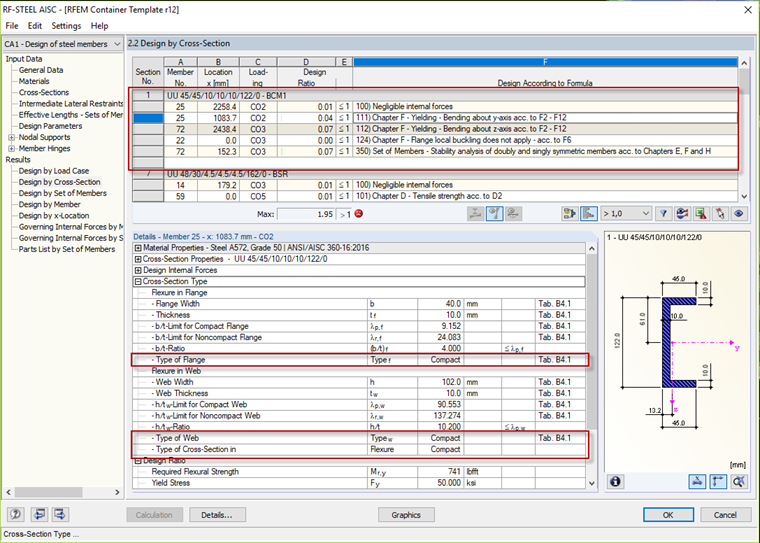

La sezione F2 dell'AISC 360-16 [1] afferma che le forme a I doppiamente simmetriche e i canali che sono piegati attorno al loro asse maggiore devono essere sezioni compatte per essere progettate. Un esempio di questo può essere visto di seguito.Le sezioni non compatte non possono essere progettate secondo F2. L'immagine 02 mostra una sezione non progettabile.
