Pergunta
No RF-/JOINTS Steel – Rigid, é possível verificar uma ligação entre um pilar e uma viga onde ocorram em simultâneo as ações de esforço axial e momento.
Resposta:

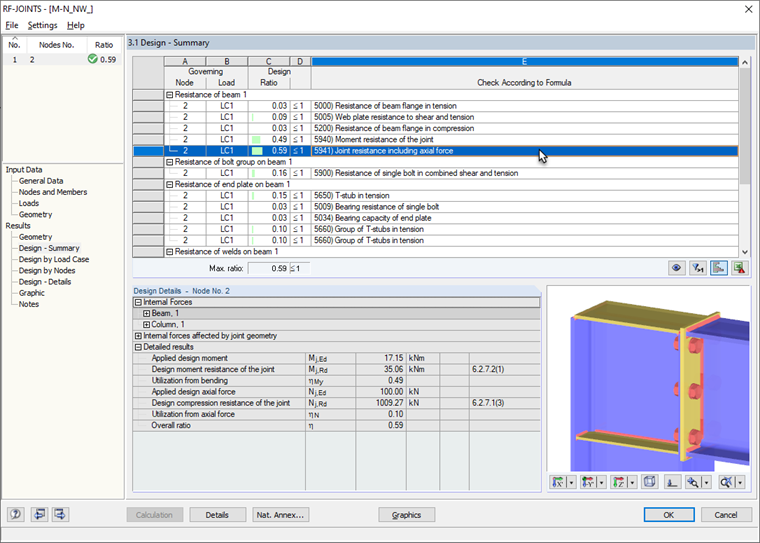

No RF-/JOINTS Steel – Rigid, a verificação é implementada de acordo com a Norma EN 1993-1-8, equação 6.24 do capítulo 6.2.7. Se a força axial atuante exceder 5% da resistência plástica Npl,Rd, será utilizada a equação 6.24.
