Вопрос
Можно ли в модуле RF‑/JOINTS Steel - Rigid рассчитать соединение для одновременного действия осевой силы и момента при соединении балки с колонной?
Ответ:

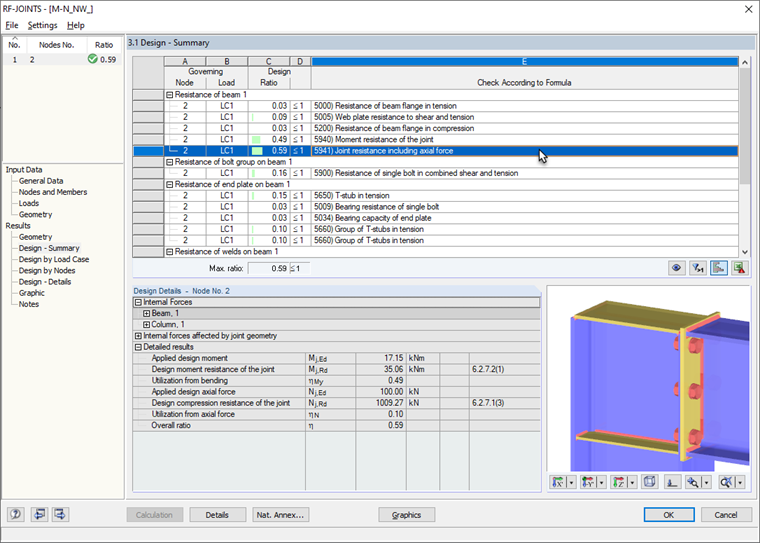

В модуле RF‑/JOINTS Steel - Rigid выполняется расчет по норме EN 1993‑1‑8, раздел 6.2.7, уравнение 6.24. Если расчетная осевая сила превышает 5% пластической прочности Npl, Rd , применяется уравнение 6.24.
