Domanda
RF-/JOINTS Steel - Rigid consente di progettare un giunto per l'azione simultanea di una forza assiale e un momento per un collegamento trave-colonna?
Risposta:

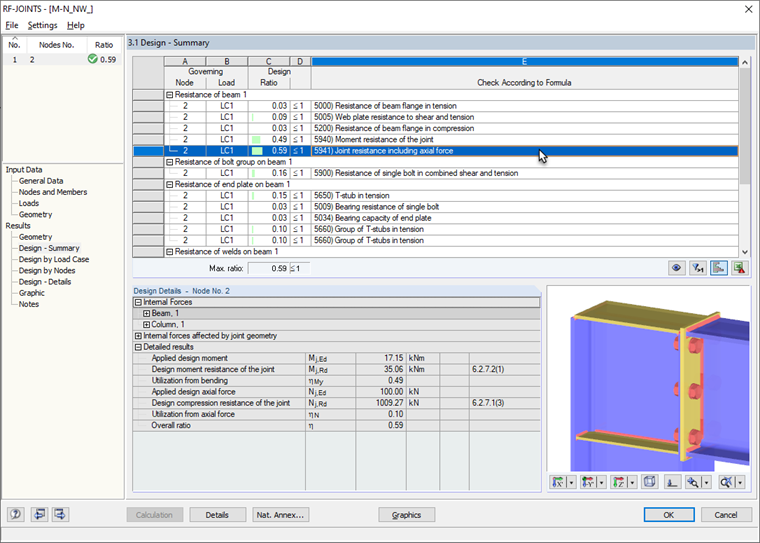

In RF-/JOINTS Steel - Rigid, il progetto è implementato secondo EN 1993-1-8, Sezione 6.2.7, Equazione 6.24. Se la forza assiale di progetto supera il 5% della resistenza plasticaNpl, Rd , si applica l'equazione 6.24.
