Quando visualizo uma laje a partir de cima, as cargas retangulares livres não têm qualquer preenchimento, apesar de estarem ativadas em Mostrar → Representação → Cargas. Infelizmente, isto não é o ideal para a visualização no relatório de impressão. Pode ajudar-me?

Q: Quando visualizo uma laje a partir de cima, as cargas retangulares livres não têm qualquer preenchimento, apesar de estarem ativadas em Mostrar → Representação → Cargas. Infelizmente, isto não é o ideal para a visualização no relatório de impressão. Pode ajudar-me?

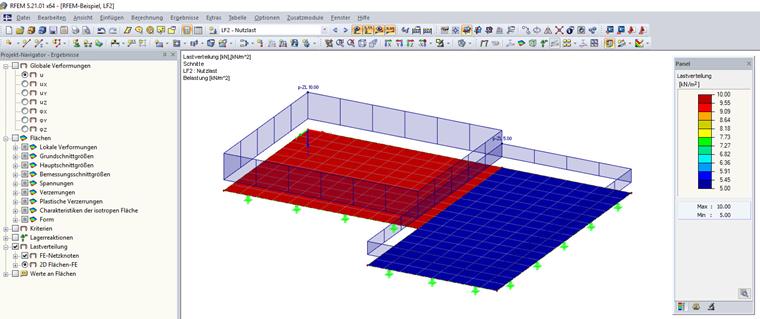

Comparativamente às cargas de superfície "normais", as cargas retangulares livres têm a desvantagem de a carga não receber graficamente uma "cobertura" e assim a distribuição de carga não ser claramente reconhecida na impressão gráfica.É possível obter ajuda através da representação da distribuição de carga no Navegador de projeto – Resultados: isso irá fazer com que os elementos de EF 2D sejam coloridos graficamente e os valores correspondentes sejam apresentados no painel de cores adjacente.

Question

Quando visualizo uma laje a partir de cima, as cargas retangulares livres n&#227;o t&#234;m qualquer preenchimento, apesar de estarem ativadas em Mostrar → Representa&#231;&#227;o → Cargas. Infelizmente, isto n&#227;o &#233; o ideal para a visualiza&#231;&#227;o no relat&#243;rio de impress&#227;o. Pode ajudar-me?

Accepted Answer

Comparativamente &#224;s cargas de superf&#237;cie "normais", as cargas retangulares livres t&#234;m a desvantagem de a carga n&#227;o receber graficamente uma "cobertura" e assim a distribui&#231;&#227;o de carga n&#227;o ser claramente reconhecida na impress&#227;o gr&#225;fica.&#201; poss&#237;vel obter ajuda atrav&#233;s da representa&#231;&#227;o da distribui&#231;&#227;o de carga no Navegador de projeto – Resultados: isso ir&#225; fazer com que os elementos de EF 2D sejam coloridos graficamente e os valores correspondentes sejam apresentados no painel de cores adjacente.

Apresentação das cargas retangulares livres no relatório de impressão

Quando visualizo uma laje a partir de cima, as cargas retangulares livres não têm qualquer preenchimento, apesar de estarem ativadas em Mostrar → Representação → Cargas. Infelizmente, isto não é o ideal para a visualização no relatório de impressão. Pode ajudar-me?
