При отображении плиты сверху у произвольных прямоугольных нагрузок не видно никаких подробностей, хотя они были активированы в меню «Изобразить» → «Рендеринг» → «Нагрузки». Dies ist für die Darstellung im Ausdruckprotokoll leider nicht optimal. Можете ли мне с этим помочь?

Q: При отображении плиты сверху у произвольных прямоугольных нагрузок не видно никаких подробностей, хотя они были активированы в меню «Изобразить» → «Рендеринг» → «Нагрузки». Dies ist für die Darstellung im Ausdruckprotokoll leider nicht optimal. Можете ли мне с этим помочь?

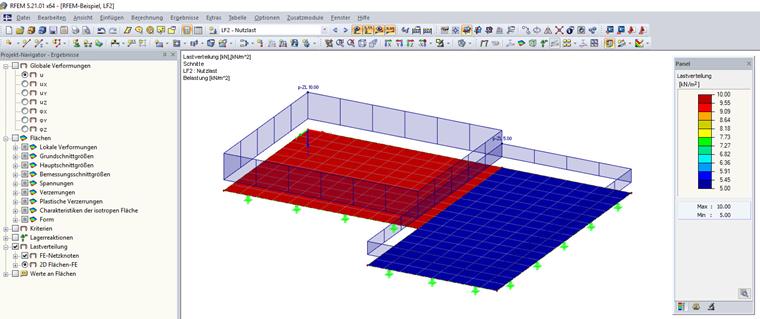

По сравнению с «нормальной» нагрузкой на поверхность, недостатком произвольных прямоугольных нагрузок является то, что у нагрузки нет «покрытия» в графическом виде, поэтому распределение нагрузки в графической распечатке нельзя увидеть.Sie könnten sich über die Darstellung der Lastverteilung im Projekt-Navigator - Ergebnisse behelfen: Damit werden 2D-FE-Elemente grafisch eingefärbt und die zugehörigen Werte in nebenstehendem Farbpanel ausgegeben.

Question

При отображении плиты сверху у произвольных прямоугольных нагрузок не видно никаких подробностей, хотя они были активированы в меню &#171;Изобразить&#187; → &#171;Рендеринг&#187; → &#171;Нагрузки&#187;. Dies ist f&#252;r die Darstellung im Ausdruckprotokoll leider nicht optimal. Можете ли мне с этим помочь?

Accepted Answer

По сравнению с &#171;нормальной&#187; нагрузкой на поверхность, недостатком произвольных прямоугольных нагрузок является то, что у нагрузки нет &#171;покрытия&#187; в графическом виде, поэтому распределение нагрузки в графической распечатке нельзя увидеть.Sie k&#246;nnten sich &#252;ber die Darstellung der Lastverteilung im Projekt-Navigator - Ergebnisse behelfen: Damit werden 2D-FE-Elemente grafisch eingef&#228;rbt und die zugeh&#246;rigen Werte in nebenstehendem Farbpanel ausgegeben.

Отображение произвольных прямоугольных нагрузок в протоколе результатов
