Quando si visualizza una soletta dall'alto, i carichi liberi rettangolari non hanno tratteggio, sebbene siano stati attivati in Visualizza → Rendering → Carichi. Dies ist für die Darstellung im Ausdruckprotokoll leider nicht optimal. Mi puoi aiutare?

Question

Quando si visualizza una soletta dall'alto, i carichi liberi rettangolari non hanno tratteggio, sebbene siano stati attivati in Visualizza → Rendering → Carichi. Dies ist f&#252;r die Darstellung im Ausdruckprotokoll leider nicht optimal. Mi puoi aiutare?

Accepted Answer

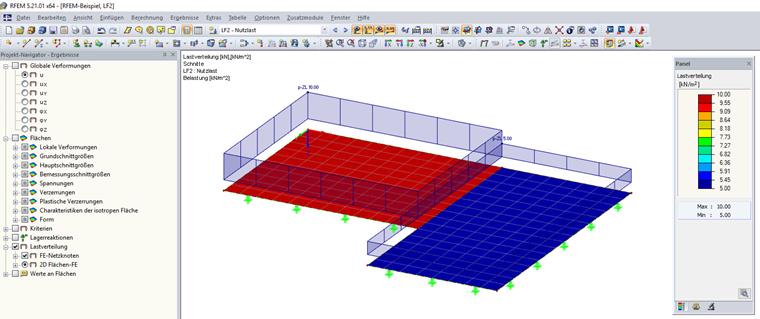

Rispetto a un carico superficiale "normale", i carichi liberi rettangolari hanno lo svantaggio che il carico non ottiene graficamente una "copertura", quindi la distribuzione del carico non &#232; chiaramente riconoscibile nella stampa grafica.Sie k&#246;nnten sich &#252;ber die Darstellung der Lastverteilung im Projekt-Navigator - Ergebnisse behelfen: Damit werden 2D-FE-Elemente grafisch eingef&#228;rbt und die zugeh&#246;rigen Werte in nebenstehendem Farbpanel ausgegeben.

Visualizzazione dei carichi liberi rettangolari nella relazione di calcolo

Quando si visualizza una soletta dall'alto, i carichi liberi rettangolari non hanno tratteggio, sebbene siano stati attivati in Visualizza → Rendering → Carichi. Dies ist für die Darstellung im Ausdruckprotokoll leider nicht optimal. Mi puoi aiutare?
