Resposta:
Muito provavelmente o erro está na seleção da secção:
Para um dimensionamento de aço, deve ser selecionada uma secção de barra plana de parede fina em vez de uma secção maciça de retângulo, ver Figura 01.
A tensão de corte elevada para uma secção maciça deve-se aos pontos de tensão existentes na secção ou à correspondente espessura deste ponto de tensão.

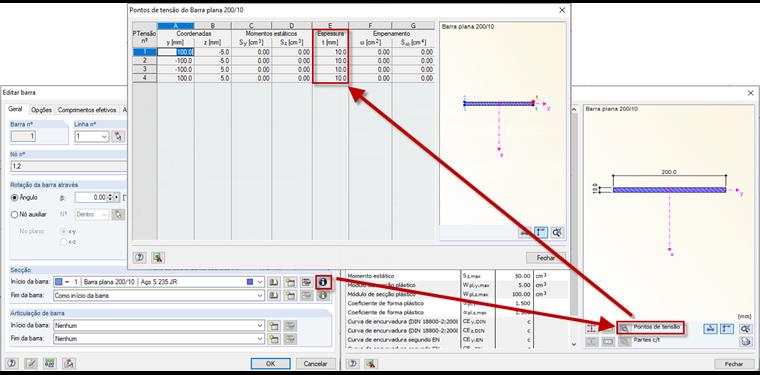

No caso de uma secção de barra plana de parede fina, existem quatro pontos de tensão nos cantos da secção com a espessura correspondente t = 10 mm, ver Figura 02.

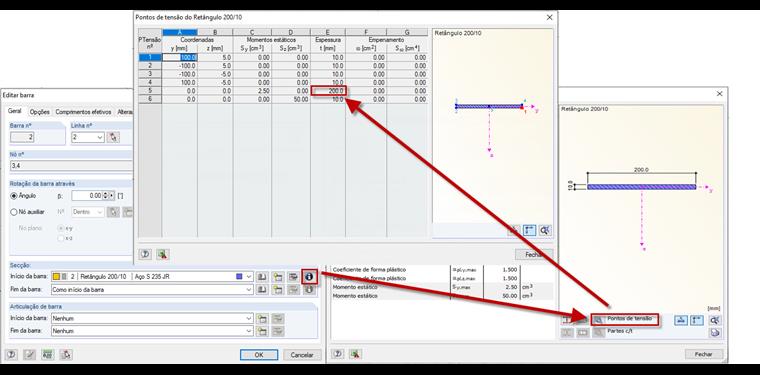

Para uma secção maciça, no entanto, existe mais um ponto de tensão no centro, onde o valor máximo da altura h ou largura b é assumido como a espessura t para este tipo de secção. Neste caso, a largura b é de 200 mm, ver Figura 03.
Isto resulta num momento de resistência à torção Wt reduzido e numa correspondente tensão de corte elevada.
Conforme descrito acima, a solução passa pela seleção de uma barra plana dentro do programa principal.
