Вопрос

Q: При расчете сечения плоской стали в дополнительном модуле STEEL EC3 я получаю аномально высокие касательные напряжения из-за кручения, которые можно легко опровергнуть с помощью простого ручного расчета. В чем может быть ошибка?

Ошибка скорее всего в подборе сечения.При расчете стали нужно вместо прямоугольного массивного сечения выбрать тонкостенный плоский стержень (см. Рисунок 01. Причина высокого касательного напряжения у массивного сечения вызвана существующими точками напряжения в сечении, вернее соответствующей толщиной этих точек.Дело в том, что у тонкостенного плоского стержня имеются в угловых точках сечения четыре точки напряжения с толщиной t = 10 мм (см. Рисунок 02).У массивного сечения затем имеется еще одна точка напряжения в центре сечения, где в качестве толщины t принимается максимальная высота h или максимальная ширина b. В текущем случае ширина b равна 200 мм (см. Рисунок 03).Это приводит к небольшому модулю упругости сечения при кручении Wt и, соответственно, к высокому касательному напряжению.Решение этой проблемы так заключается в том, что в главной программе нужно выбрать плоский стержень, как описано выше.

При расчете сечения плоской стали в дополнительном модуле STEEL EC3 я получаю аномально высокие касательные напряжения из-за кручения, которые можно легко опровергнуть с помощью простого ручного расчета. В чем может быть ошибка?

Ответ:

Ошибка скорее всего в подборе сечения.

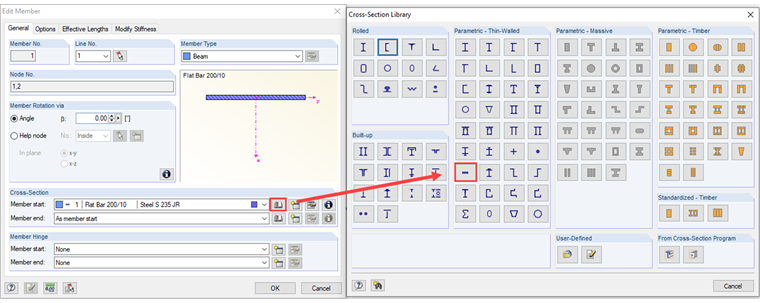

При расчете стали нужно вместо прямоугольного массивного сечения выбрать тонкостенный плоский стержень (см. Рисунок 01.

FAQ

[EN] FAQ 003612 | При расчете сечения плоской стали в дополнительном модуле STEEL EC3 я получаю аномально высокие касательные напряжения ...

Полоса

Причина высокого касательного напряжения у массивного сечения вызвана существующими точками напряжения в сечении, вернее соответствующей толщиной этих точек.

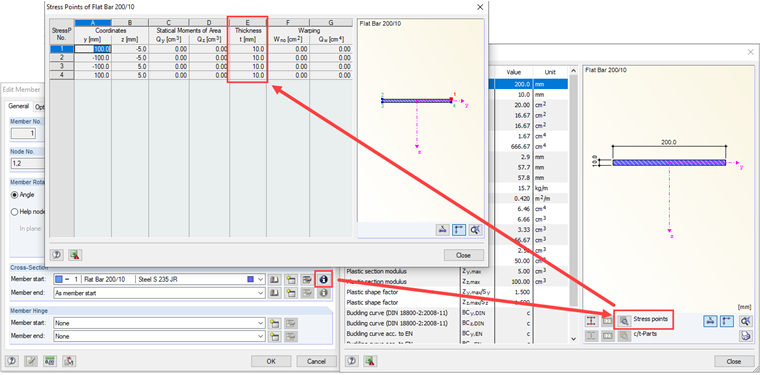

Дело в том, что у тонкостенного плоского стержня имеются в угловых точках сечения четыре точки напряжения с толщиной t = 10 мм (см. Рисунок 02).

Точки напряжения плоского стержня

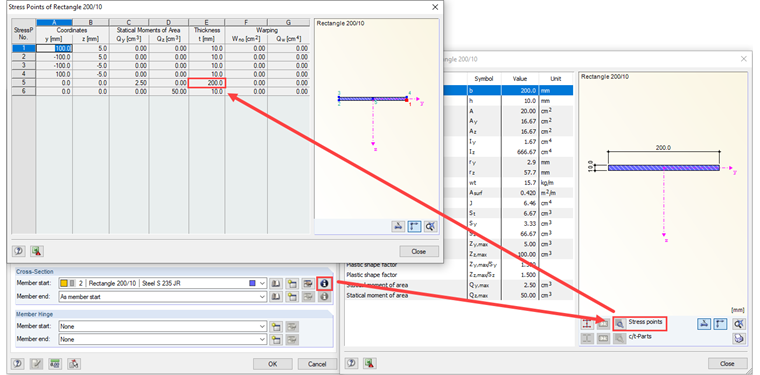

У массивного сечения затем имеется еще одна точка напряжения в центре сечения, где в качестве толщины t принимается максимальная высота h или максимальная ширина b. В текущем случае ширина b равна 200 мм (см. Рисунок 03).

Точки напряжения твердого сечения

Это приводит к небольшому модулю упругости сечения при кручении W_t и, соответственно, к высокому касательному напряжению.

Решение этой проблемы так заключается в том, что в главной программе нужно выбрать плоский стержень, как описано выше.

;
