Resposta:

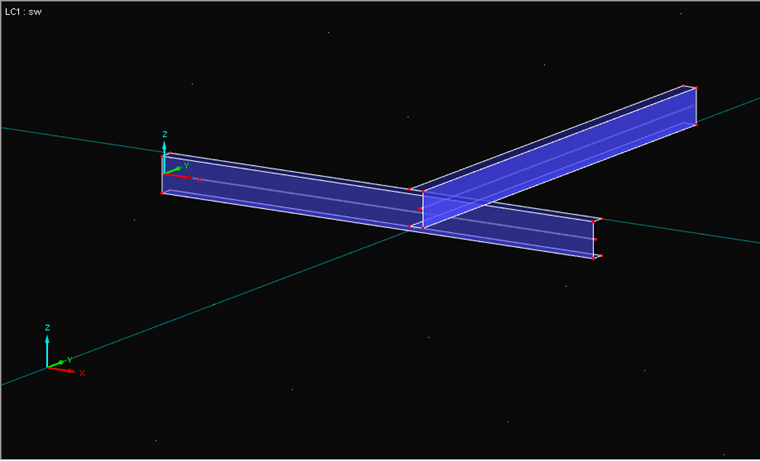

Dependendo dos requisitos, existem várias opções. Als Beispiel sollen zwei sich kreuzende U-Profile als Flächenmodelle wie in Abbildung 1 dienen. Der Abstand der Profile setzt sich aus jeweils der halben Flächendicke zusammen, da in RFEM Mittelflächen modelliert werden.

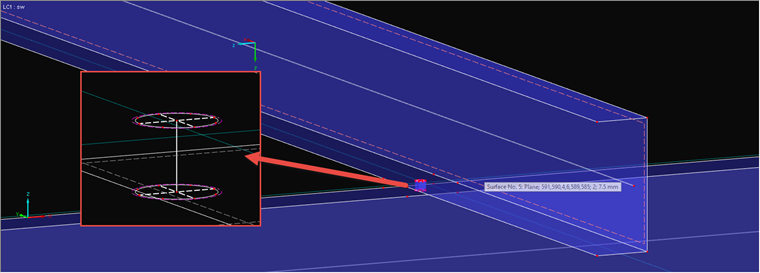

Bei Variante 1 wird eine Schraube zwischen beiden Flächen modelliert. Dabei ist darauf zu achten, dass die Lasteinleitung eines einzelnen Knotens in eine Fläche eine Singularität bildet (Abbildung 2). Im Anhang finden Sie einen Link wie eine solche punktförmige Lasteinleitung unterbunden bzw. wie eine Lochleibung modelliert werden kann. Bei dieser einfacheren Option muss die Schraube auch Druckkräfte aufnehmen, da sich die Flächen nicht aufeinander abstützen.

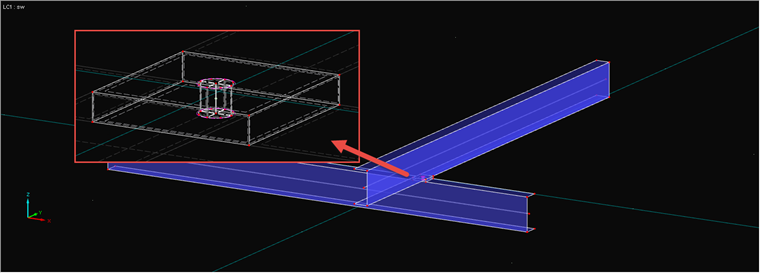

Variante 2 verwendet zusätzlich ein Kontaktvolumen (Beschreibung siehe Link). Dabei kann im Kontaktvolumen eingestellt werden, wie dir Kraftübertragung stattfindet. Wenn das Kontaktvolumen auf Zug ausfällt, wird die Schraube auf Zug tragen und die Flächen auf Druck (Abbildung 3).
