Ответ:

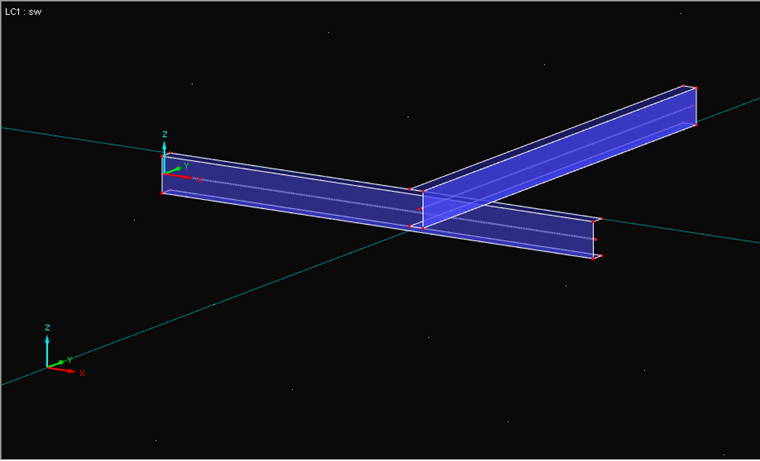

В зависимости от требований, возможны различные варианты. Например, два пересекающихся сечения швеллеров служат в качестве поверхностных моделей, как показано на Рисунке 01. Расстояние между сечениями всегда составляет половину толщины поверхности, так как средние поверхности моделируются в программе RFEM.

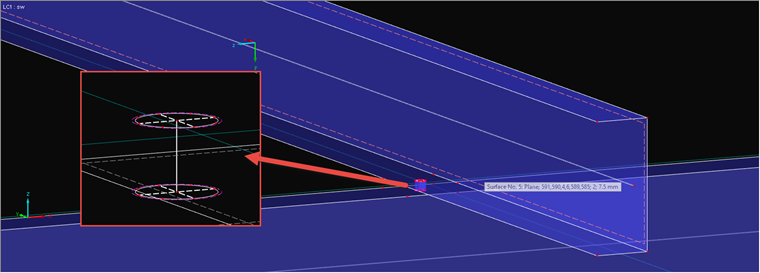

В Варианте 1 между обеими поверхностями моделируется болт. Важно убедиться, что введение нагрузки отдельным узлом на поверхность создает сингулярность (Рисунок 02). Ниже вы найдете ссылку о том, как предотвратить возникновение такой точечной нагрузки или о том, как смоделировать подшипник в отверстии. В этом более простом варианте болт должен также поглощать сжимающие силы, поскольку поверхности не опираются друг на друга.

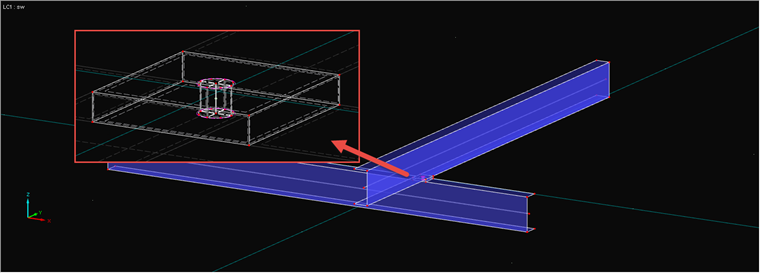

В варианте 2 дополнительно используется контактное тело (описание см. По ссылке). В контактном теле можно задать способ передачи сил. Если контактное тело находится в растянутом состоянии, то болт будет в растянутом состоянии, а его поверхности - в сжатии (Рисунок 03).
