Como é que posso visualizar todos os valores de resultados de grelhas de superfície individuais? Os valores resultantes dos pontos da grelha (tensões, deformação global u) faltam no modelo e no relatório de impressão, apesar de os ter definido corretamente no navegador.

Question

Como &#233; que posso visualizar todos os valores de resultados de grelhas de superf&#237;cie individuais? Os valores resultantes dos pontos da grelha (tens&#245;es, deforma&#231;&#227;o global u) faltam no modelo e no relat&#243;rio de impress&#227;o, apesar de os ter definido corretamente no navegador.

Accepted Answer

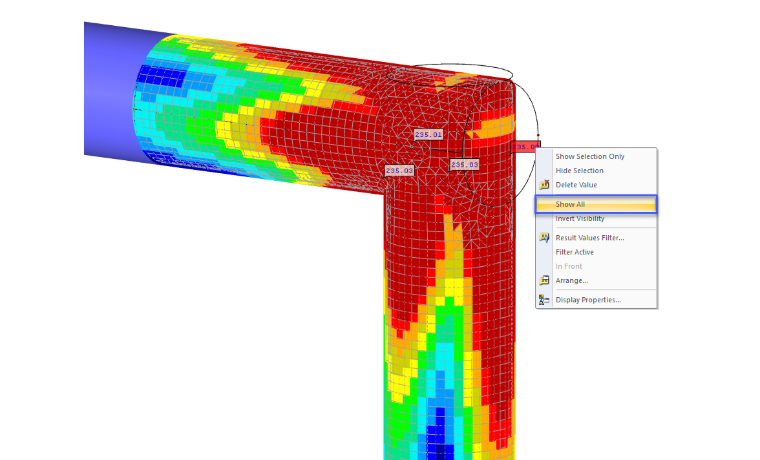

Geralmente, o problema pode ser resolvido clicando com o bot&#227;o direito do rato num dos resultados da grelha apresentados e selecionando a op&#231;&#227;o "Mostrar tudo" no menu de atalho (ver Figura).                Os resultados devem agora ser apresentados em cada ponto da grelha – tanto no gr&#225;fico de resultados como no relat&#243;rio de impress&#227;o.

Apresentação de todos os valores de resultados em pontos da grelha
