Entrei num sistema estrutural com o "eixo z direccionado para cima". Agora, existem algumas direções deturpadas para a definição de vigas de piso superior e inferior e a saída da armadura necessária.

Q: Entrei num sistema estrutural com o &quot;eixo z direccionado para cima&quot;. Agora, existem algumas direções deturpadas para a definição de vigas de piso superior e inferior e a saída da armadura necessária.

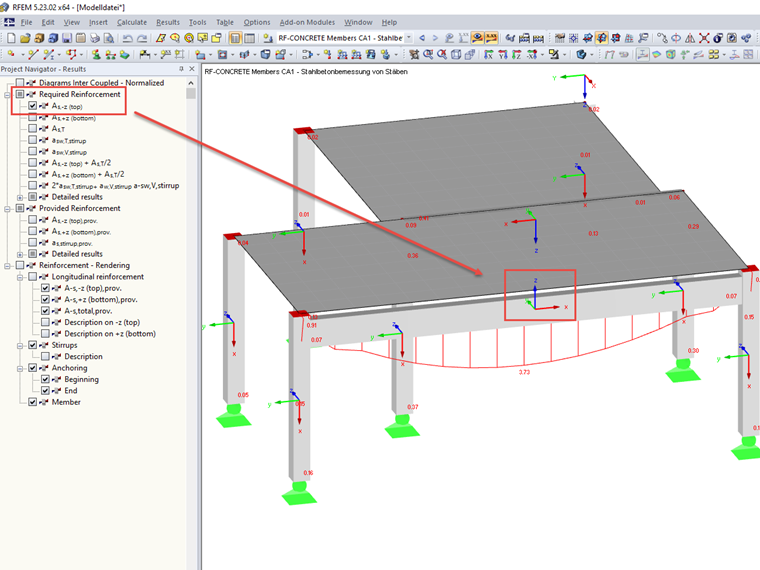

Para superfícies, a armadura inferior está localizada na direção do eixo z da superfície local positiva, a armadura superior em conformidade na direção do eixo z da superfície local negativa. Os eixos de superfície podem ser ativados no navegador Mostrar, selecionando &quot;Modelo&quot; → &quot;Superfícies&quot; → &quot;Sistema de eixos de superfície x, y, z&quot; ou no menu de atalho de superfícies. Pode alterar a posição do eixo z local de uma superfície utilizando a opção &quot;Inverter sistema de eixos local&quot; no menu de atalho.Neste caso, a armadura inferior das barras está localizada no lado da barra na direção do eixo local positivo da barra-z, a armadura superior em conformidade na direção do eixo z negativo. Pode visualizar os eixos da barra para efeitos de verificação no Navegador de projetos - Mostrar selecionando &quot;Modelo&quot; → &quot;Barras&quot; → &quot;Sistemas de eixos da barra x, y, z&quot; ou no menu de atalho da barra.

Question

Entrei num sistema estrutural com o &quot;eixo z direccionado para cima&quot;. Agora, existem algumas dire&#231;&#245;es deturpadas para a defini&#231;&#227;o de vigas de piso superior e inferior e a sa&#237;da da armadura necess&#225;ria.

Accepted Answer

Para superf&#237;cies, a armadura inferior est&#225; localizada na dire&#231;&#227;o do eixo z da superf&#237;cie local positiva, a armadura superior em conformidade na dire&#231;&#227;o do eixo z da superf&#237;cie local negativa. Os eixos de superf&#237;cie podem ser ativados no navegador Mostrar, selecionando &quot;Modelo&quot; → &quot;Superf&#237;cies&quot; → &quot;Sistema de eixos de superf&#237;cie x, y, z&quot; ou no menu de atalho de superf&#237;cies. Pode alterar a posi&#231;&#227;o do eixo z local de uma superf&#237;cie utilizando a op&#231;&#227;o &quot;Inverter sistema de eixos local&quot; no menu de atalho.Neste caso, a armadura inferior das barras est&#225; localizada no lado da barra na dire&#231;&#227;o do eixo local positivo da barra-z, a armadura superior em conformidade na dire&#231;&#227;o do eixo z negativo. Pode visualizar os eixos da barra para efeitos de verifica&#231;&#227;o no Navegador de projetos - Mostrar selecionando &quot;Modelo&quot; → &quot;Barras&quot; → &quot;Sistemas de eixos da barra x, y, z&quot; ou no menu de atalho da barra.

Pergunta

Entrei num sistema estrutural com o "eixo z direccionado para cima". Agora, existem algumas direções deturpadas para a definição de vigas de piso superior e inferior e a saída da armadura necessária.
