Direzione dell'armatura per superfici e aste

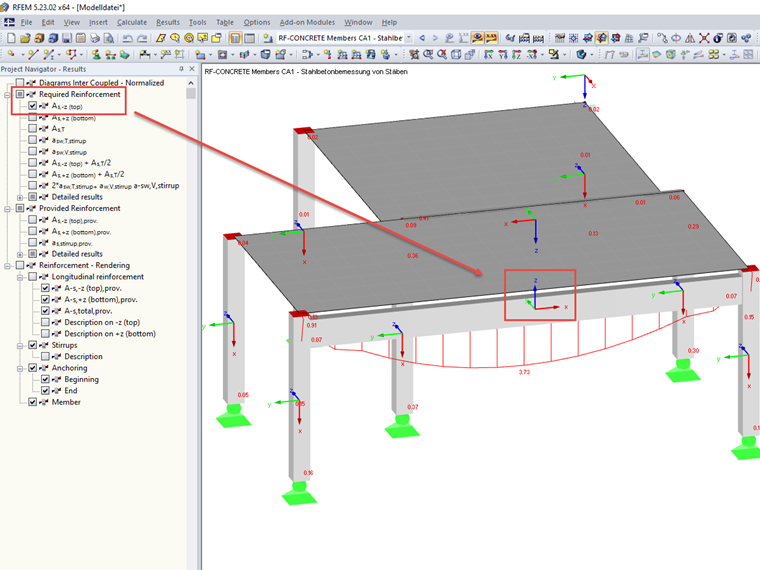

Ho inserito un sistema strutturale con "l'asse z diretto verso l'alto". Bei der Definition von Ober- und Unterzügen und bei der Ausgabe der erforderlichen Bewehrung gibt es nun Richtungsdreher.


Risposta:

Per le superfici, l'armatura inferiore si trova nella direzione dell'asse locale positivo z della superficie; l'armatura superiore corrispondentemente nella direzione dell'asse z della superficie locale negativa. Die Flächenachsen lassen sich im Projekt-Navigator - Zeigen über "Modell" → "Flächen" → "Flächen-Achsensysteme x, y, z" oder das Kontextmenü der Flächen einblenden. Die Lage der lokalen z-Achse einer Fläche kann über die Kontextmenü-Option "Lokales Achsensystem umkehren" geändert werden.

Dabei befindet sich die untere Bewehrung bei Stäben auf der Stabseite in Richtung der positiven lokalen Stabachse-z, die obere Bewehrung entsprechend in Richtung der negativen z-Achse. Die Stabachsen lassen sich im Projekt-Navigator - Zeigen über "Modell" → "Stäbe" → "Stab-Achsensysteme x, y, z" oder im Stab-Kontextmenü zur Kontrolle einblenden.
