La costruzione del ponte di Isarsteg, dal punto di vista achitettonico si inserisce perfettamente nel paesaggio circostante. Prendendo come esempio la natura, il ponte attraversa il fiume Isar come un ramo ramificato.
Bergmeister Ingenieure GmbH
www.bergmeister.it

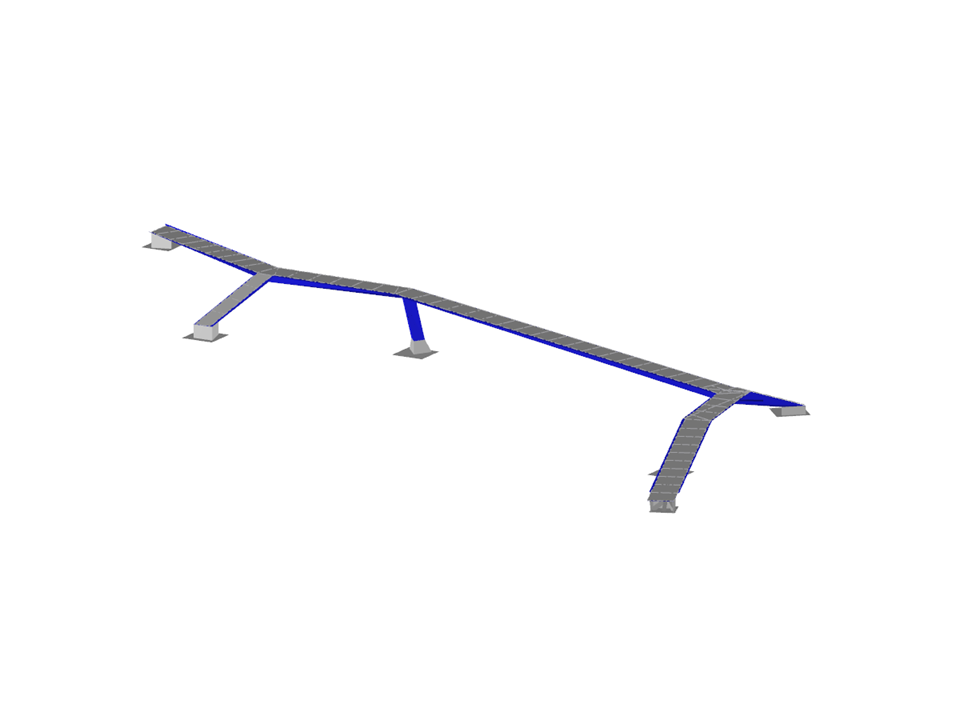

3D-Modell der Tragkonstruktion des Isarsteges in RFEM (© Bergmeister Ingenieure GmbH)
Bergmeister Ingenieure GmbH
www.bergmeister.it
3D-Modell der Tragkonstruktion des Isarsteges in RFEM (© Bergmeister Ingenieure GmbH)
Struttura a ponte
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 981 |
| Numero di linee | 1810 |
| Numero di aste | 173 |
| Numero di superfici | 528 |
| Peso totale | 592,211 t |
| Dimensioni (metriche) | 110.112 x 73.982 x 8.616 m |
| Dimensioni (imperiali) | 361.26 x 242.72 x 28.27 feet |
| Versione del programma | 5.16.00 |
