Analisi di stabilità con aumento graduale del carico

Posso aumentare gradualmente il carico in RFEM 6 o RSTAB 9?


Risposta:

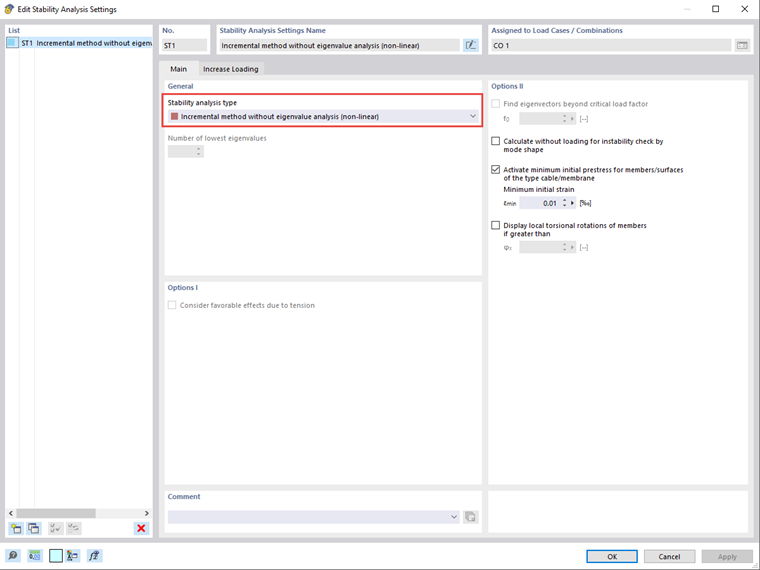

Sì, questo è possibile con l'add-on di stabilità strutturale.

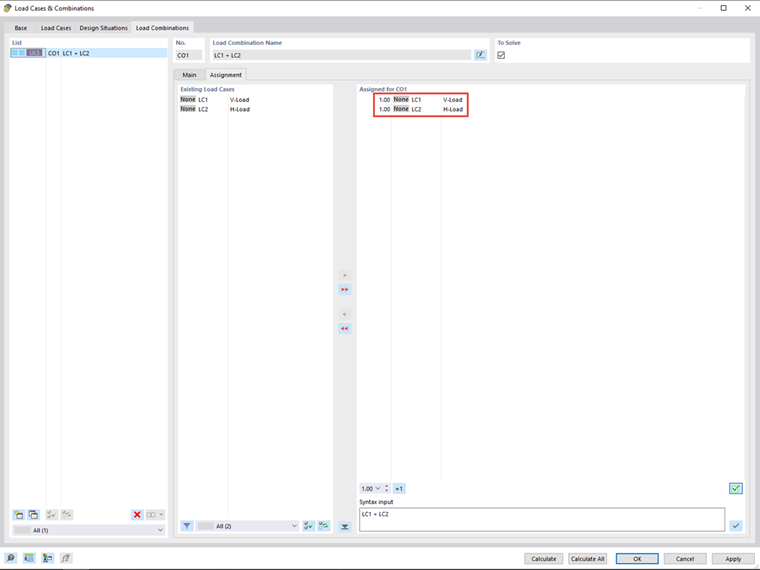

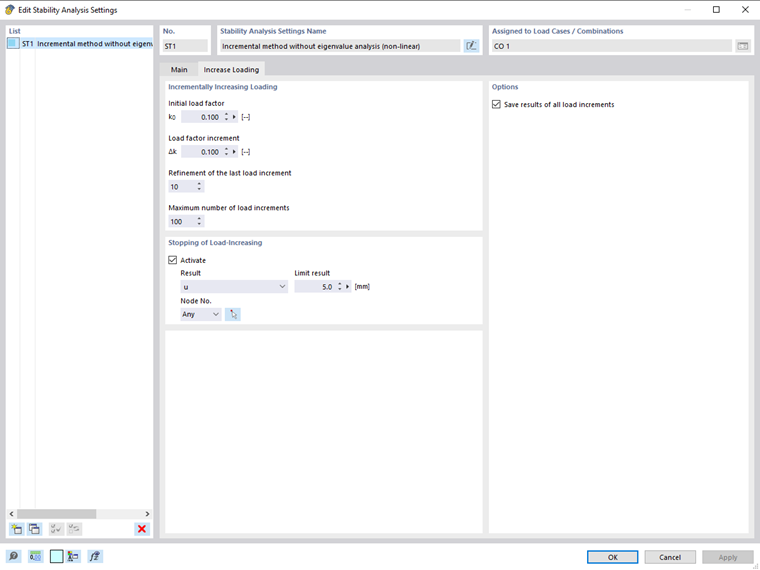

La funzione "Carico gradualmente crescente" dei casi di carico e delle combinazioni di carico può aumentare gradualmente il livello di carico assegnato e cercare un equilibrio per ciascun livello di carico. Il coefficiente di carico 1.0 corrisponde al 100% del carico definito. Il carico definito viene utilizzato per i casi di carico e la combinazione di casi di carico moltiplicata per i coefficienti di sicurezza parziali viene utilizzata per le combinazioni di carico. Le impostazioni dettagliate della funzione definiscono il livello di carico iniziale k0, l'entità dell'aumento del carico incrementale Δk, l'affinamento dell'ultimo livello di carico, il criterio di terminazione e la situazione di carico iniziale statico.

L'incremento di carico iniziale k0 definisce l'inizio del processo. Questo input è indipendente dal caso di carico puro e dall'input della combinazione di carico e può essere maggiore o minore di 1,0. Il programma emette sempre tutti i risultati basati sul livello di carico 1.0 nell'ambito dell'analisi statica ed esegue anche il calcolo con carichi gradualmente crescenti nell'ambito dell'analisi di stabilità incrementale.

Il carico incrementale è specificato dall'incremento del carico Δk. Ad ogni ciclo di processo, il programma aumenta il carico da analizzare sommando l'incremento all'incremento del carico precedentemente analizzato. L'incremento è costante fino al raggiungimento del criterio di interruzione.

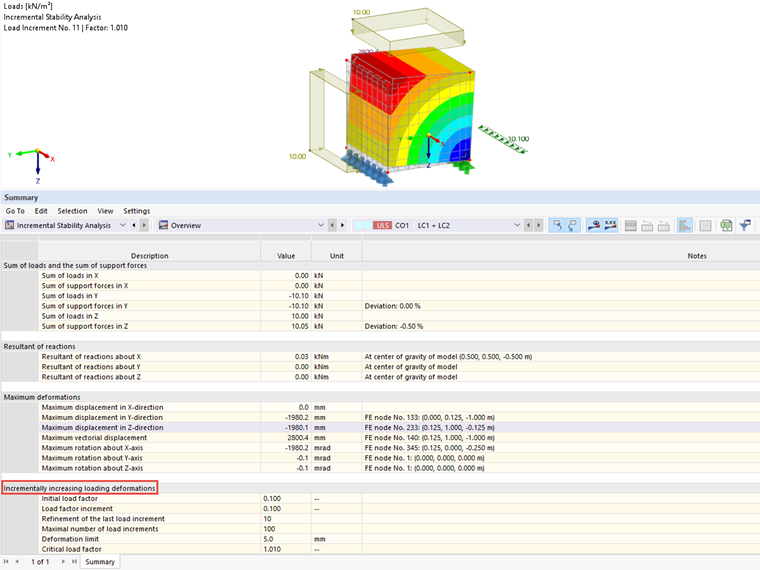

A causa della dimensione dell'incremento costante, non è possibile determinare un coefficiente di carico esatto secondo il criterio di rottura. Infine, il programma mostra il coefficiente di carico approssimativo sulla base dell'ultimo incremento di carico al quale è possibile trovare l'equilibrio per il modello. Il coefficiente di carico è calcolato nella tabella "Analisi di stabilità incrementale | Panoramica | Riepilogo dell'output "nella rispettiva situazione di carico. Specificando l'affinamento dell'ultimo incremento di carico, l'incremento iniziale Δk è diviso per il valore di affinamento dopo aver raggiunto il criterio di interruzione e il processo viene ripetuto dall'ultimo incremento di carico funzionante fino a quando non si verifica una nuova interruzione. A causa dell'incremento minore, il coefficiente di carico risultante è più accurato.

Il criterio di rottura per il processo è fondamentalmente il punto in cui il programma non riesce a trovare alcun equilibrio per il carico applicato (analisi del secondo ordine). Inoltre, è possibile specificare la rottura attivando la deformazione massima su un nodo specifico.

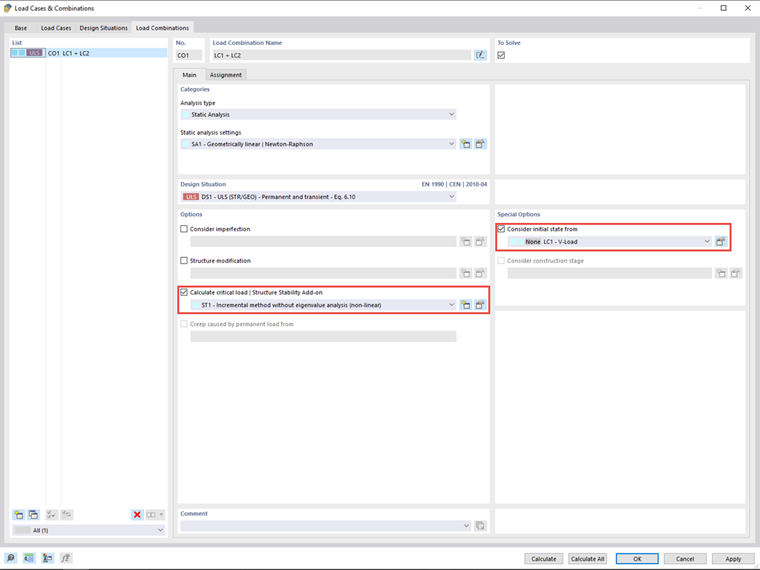

Poiché in realtà alcune componenti della forza rimangono costanti indipendentemente dall'azione (ad esempio peso proprio, precompressione, ecc.), RFEM offre un'opzione per le combinazioni di carico per applicare una componente di carico fissa per il carico gradualmente crescente. Il carico fisso può essere un caso di carico o una combinazione di carico ed è definito dallo stato iniziale. Va notato che anche la componente fissa del carico deve essere parte della combinazione di carico da analizzare.

In generale, quando si utilizzano stati iniziali, si dovrebbe anche notare che devono essere calcolati secondo la stessa teoria di calcolo del caso di carico o della combinazione di carico in cui viene utilizzato.

Se i risultati intermedi degli incrementi di carico attivi sono di interesse oltre al coefficiente di carico finale, è possibile utilizzare la funzione "Salva i risultati di tutti gli incrementi di carico" per i casi di carico e le combinazioni di carico al fine di visualizzare i risultati intermedi. Le opzioni corrispondenti sono disponibili nella finestra del pannello e nelle tabelle dei risultati.



;
