Calcolo dello spessore efficace dell'elemento e della piccola area di taglio in SHAPE-THIN

Q: SHAPE‑THIN calcola un'area di taglio molto piccola. Welche Ursache kann dies haben?

L'area di taglio è calcolata come segue:Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

SHAPE‑THIN calcola un'area di taglio molto piccola. Welche Ursache kann dies haben?

Risposta:

L'area di taglio è calcolata come segue:

A_{y} = \frac{I_{z}^{2}}{\int_{A^{*}} {(\frac{S_{z}}{t^{*}})}^{2} d A^{*}}

i_Z	Secondo momento dell'area relativo all'asse z
S_z	Momento dell'area in relazione all'asse z
t*:	Spessore efficace dell'elemento per il trasferimento a taglio
A*	Area della superficie basata sullo spessore di taglio efficace t*

Area di taglio Ay

A_{z} = \frac{I_{y}^{2}}{\int_{A^{*}} {(\frac{S_{y}}{t^{*}})}^{2} d A^{*}}

I_y	Secondo momento dell'area relativo all'asse y
S_y	Primo momento dell'area relativo all'asse y
t*:	Spessore efficace dell'elemento per il trasferimento a taglio
A*	Area della superficie basata sullo spessore di taglio efficace t*

Area di taglio Az

Die effektive Elementdicke für Schubübertragung t* hat einen wesentlichen Einfluss auf die Schubfläche. Daher sollte die definierte effektive Elementdicke für Schubübertragung t* (Bild 1) der Elemente überprüft werden.

FAQ

[EN] FAQ 003547 | SHAPE ‑ THIN calcola un'area di taglio molto piccola. Perché?

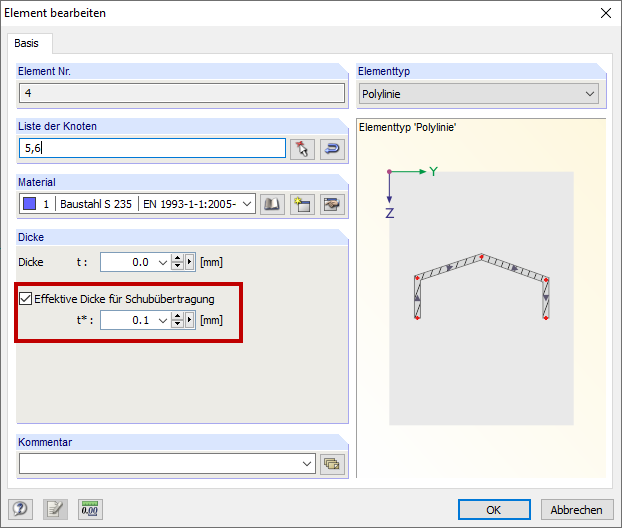

Spessore di taglio efficace t*

Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.
