Domanda

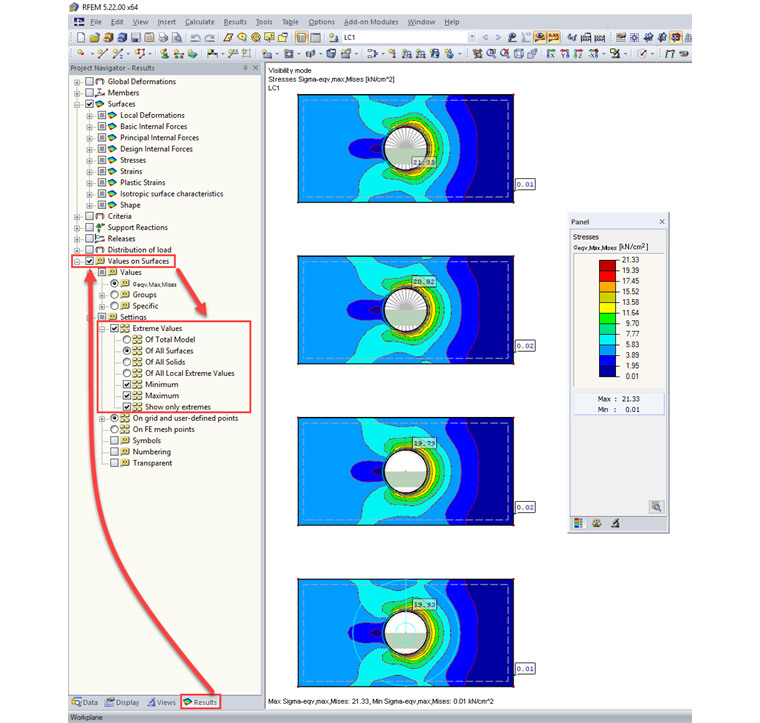

Come posso trovare i valori estremi delle tensioni o delle forze interne in un file RFEM complesso?
I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
Il numero di gradi di libertà in un nodo non è più un parametro di calcolo globale in RFEM (6 gradi di libertà per ogni nodo mesh nei modelli 3D, 7 gradi di libertà per l'analisi della torsione di ingobbamento). Quindi, ogni nodo è generalmente considerato con un diverso numero di gradi di libertà, il che porta ad un numero variabile di equazioni nel calcolo.
Questa modifica velocizza il calcolo, specialmente per i modelli in cui si potrebbe ottenere una riduzione significativa del sistema (ad esempio, travi reticolari e strutture a membrana).
Nel navigatore di progetto - Risultati del programma RFEM e anche nella tabella 4.0 è possibile visualizzazione estesa di deformazioni di aste, superfici e solidi (ad esempio, deformazioni principali importanti, deformazioni totali equivalenti, ecc.)
Ad esempio, è possibile visualizzare le deformazioni plastiche determinanti durante la progettazione plastica di collegamenti con elementi di superficie.
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web Dlubal Modelli da scaricare): "Visualizza facilmente modelli 3D interattivi sul web e in AR" .
