Tableaux de conversion

Les logiciels Dlubal et Revit utilisent des noms différents pour les matériaux et les sections. Pour un échange de données fluide, les désignations respectives doivent être disponibles dans des tableaux de conversion.

Appeler les tableaux de conversion

Vous pouvez appeler les tables de conversion à l'aide du bouton Tables de conversion Tableau de conversion dans le ruban de Revit (voir l'image Complément dans Revit Ribbon ).

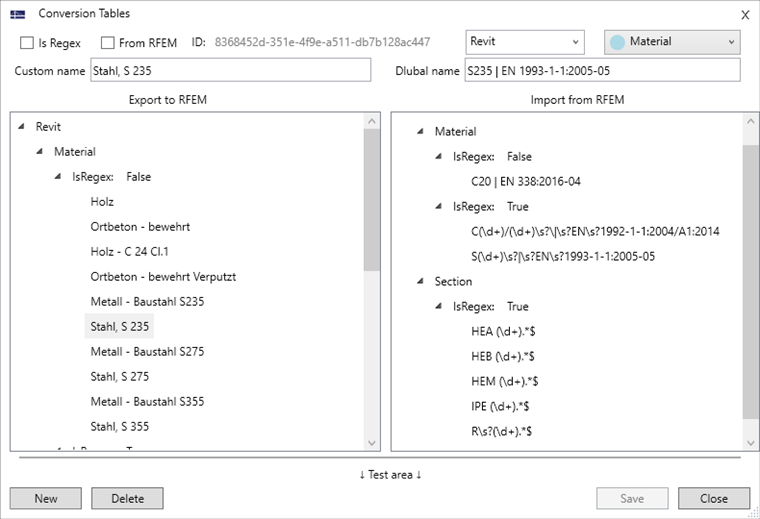

La zone Nom personnalisé sur la gauche contrôle la conversion pour l'exportation de Revit vers RFEM. Les désignations de profil et de matériau utilisées dans Revit sont entrées ici. À droite, la désignation Dlubal leur est attribuée. La zone du nom Dlubal à droite contrôle la conversion pour l'importation de RFEM vers Revit. Les descriptions de matériau et de section utilisées dans RFEM sont entrées ici. Sur la gauche, la désignation Revit leur est attribuée. Les deux poteaux ont également une subdivision pour les matériaux et les sections.

De plus, il existe une subdivision en expressions régulières (la case Is Regex est -elle cochée) et en expressions non régulières ( Is Regex décochée). L'utilisation d'expressions régulières permet de convertir plusieurs objets - par exemple une série complète de profils IPE - via une seule entrée.

Vous pouvez ajouter des expressions non régulières au nom d'un matériau ou d'une section dans sa notation spécifique au programme.

Vous pouvez appeler le nom complet du matériau ou de la section dans le menu CAO-BIM de RFEM à l'aide de la fonction Ouvrir les tables de conversion.

Important

Les entrées des tableaux de conversion de RFEM ne contrôlent que l'échange de données au format IFC, SAF et DXF.

Personnaliser les tableaux de conversion

Certaines sections et certains matériaux sont prédéfinis dans les tableaux de conversion après l'installation. Vous pouvez sélectionner une entrée et la supprimer à l'aide de la touche Supprimer . Les définitions existantes peuvent également être modifiées. Confirmez vos modifications avec la touche sauvegarde .

Vous pouvez créer une nouvelle règle de conversion à l'aide du bouton Nouveau . Utilisez les options indiquées dans le tableau suivant.

bouton d'expression régulière Créer une conversion sous forme d'expression régulière ou non régulière
Importer de RFEM Créer une conversion pour l'importation depuis RFEM ou une conversion pour l'exportation vers RFEM
Conversion de matériau ou de section Créer une conversion pour le matériau ou la section

Entrez ensuite le nom de Revit ( Nom personnalisé ) dans le tableau à gauche et le nom Dlubal du matériau ou de la section à droite. Utilisez ensuite le bouton sauvegarde pour enregistrer la nouvelle conversion et l'ajouter au tableau.

Le contenu du tableau de conversion est enregistré sous forme de fichier XML ( Conversion-Revit_DE ) dans le répertoire suivant :

  • C:\Users\Public\Documents\Dlubal\ImportExportWs

Cela vous permet de transférer une table de conversion définie vers d'autres ordinateurs.
