Importer de RFEM

Pour lancer l'importation de Revit dans RFEM, cliquez sur Bouton Importer Modell importieren in der Multifunktionsleiste von Revit gestartet (siehe Bild Add-In in Multifunktionsleiste von Revit ).

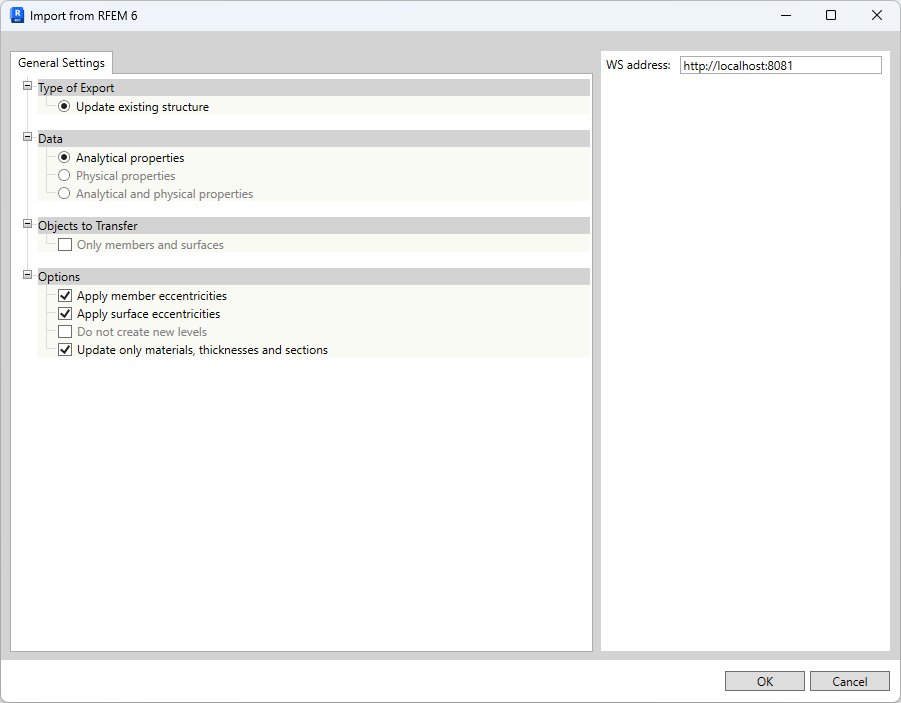

In einem Dialog können Sie einige Vorgaben treffen, die für den Datenimport aus RFEM wichtig sind.

Paramètres de base

Im Register 'Allgemeine Einstellungen' treffen Sie grundlegende Vorgaben für den Import der Daten.

Direction Z

Die globale Z-Achse wird in Revit automatisch 'Nach unten' ausgerichtet. Es besteht hier keine Auswahlmöglichkeit.

Revit

Bis Revit 2022

Für den Import ist derzeit nur die Option Vorhandenes Modell aktualisieren verfügbar. Damit wird das geöffnete Revit-Projekt mit den Änderungen abgeglichen, die Sie im RFEM-Modell vorgenommen haben. Revit-Familien, die bereits im Projekt geladen sind, werden bei korrekter Konvertierung automatisch verwendet. Mit dieser Option können Sie auch ein RFEM-Modell in ein leeres Projekt laden.

Ab Revit 2023

Die vorhandene Struktur wird in Revit mit der Aktualisierung überschrieben. Ein Updaten der Struktur ist zurzeit noch nicht möglich.

Type de modèle

Das Modell kann in Revit mit physikalischen oder analytischen Elementen erstellt werden. Wenn Sie das RFEM-Modell als Analytisches Modell importieren, werden alle Elemente einschließlich Material- und Querschnittsinformationen in einem analytischen Modell erzeugt.

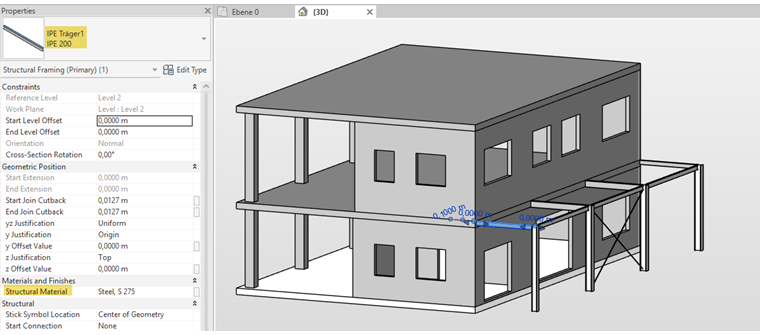

Wenn Sie das RFEM-Modell als Physikalisches Modell importieren, werden alle Elemente einschließlich Material- und Querschnittsinformationen in Revit in einem physikalischen Modell erzeugt.

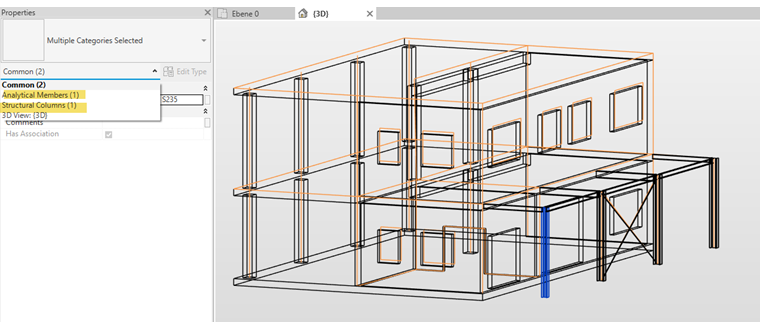

Wird das RFEM-Modell als Analytisches und physikalisches Modell importiert, erzeugt Revit ein physikalisches Modell mit einem damit verknüpften analytischen Modell.

Zu übertragende Objekte

Derzeit ist lediglich die Import-Option Nur Stäbe und Flächen verfügbar. Sie bietet die Möglichkeit, den Import auf die Hauptobjekte (Träger, Stützen, Decken) – ohne Gelenke oder Lagerdefinitionen – zu beschränken.

options

Wenn Sie das Kontrollfeld Benutzerdefinierte Namen für Dlubalparameter verwenden anhaken, werden die als Dlubalparameter hinterlegten Informationen beim Datenimport berücksichtigt.

Mit der Option Keine neuen Ebenen erzeugen können Sie verhindern, dass beim Import neue Ebenen für die Lage-Definition von Objekten in Revit erstellt werden.

Die Option Nur Materialien, Dicken und Querschnitte aktualisieren beschränkt die Aktualisierung auf den Abgleich der Materialien, Querschnittsnamen und Flächendicken. Es werden weder Koordinaten angepasst noch Objekte gelöscht oder hinzugefügt.

Paramètres de structure

Die Funktionen des Registers Tragwerkseinstellungen sind noch in Vorbereitung.
