Tableaux de conversion

Dlubal Software et Tekla Structures utilisent des désignations différentes pour les matériaux et les sections. Pour un échange de données fluide, il est nécessaire d’inclure la notation respective dans les tableaux de conversion.

Ouverture des tableaux de conversion

Les tableaux de conversion peuvent être ouverts à l’aide du bouton Tableau de conversion tableaux de conversion dans le nœud de Tekla Structures (voir image Module complémentaire dans Tekla Structures ).

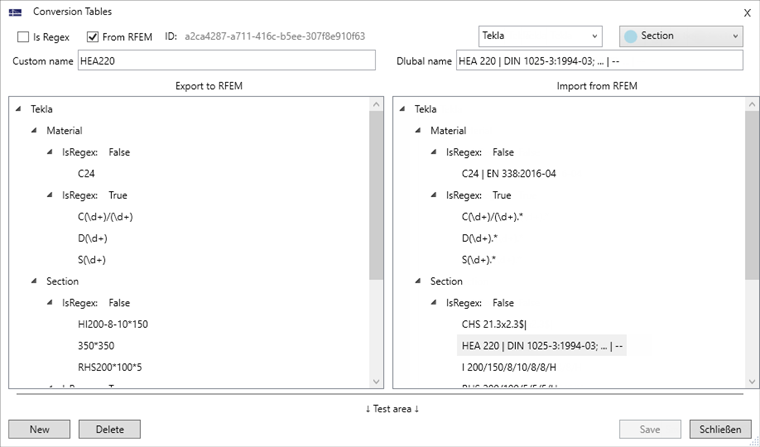

La zone du nom défini par l’utilisateur à gauche contrôle la conversion pour l’exportation de Tekla vers RFEM. Vous pouvez y entrer la section et la désignation du matériau utilisées dans Tekla. À droite, on peut voir la désignation Dlubal attribuée aux entrées individuelles. La zone du nom Dlubal à droite contrôle la conversion pour l'importation de RFEM vers Tekla. Vous pouvez y entrer les désignations de matériau et de section utilisées dans RFEM. À gauche, vous pouvez voir la désignation Tekla assignée aux entrées individuelles. Les deux colonnes présentent une autre division des matériaux et des sections.

De plus, il existe une sous-division en expressions régulières (la case Is régulière est cochée) et des expressions non régulières (la case Is régulière est inactive). Les expressions régulières vous permettent de convertir plusieurs objets (par exemple, une série de sections IPE complètes) par une seule entrée.

Vous pouvez ajouter des expressions non régulières au nom d'un matériau ou d'une section dans sa notation spécifique au programme.

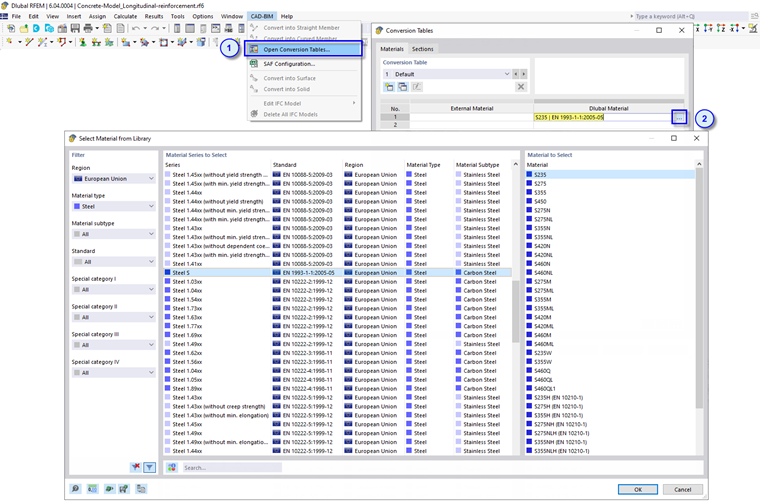

Lors de l'échange de données, vous devez spécifier le nom complet du matériau ou de la section Dlubal. Les descriptions et la norme correspondante peuvent ainsi être clairement assignées dans la bibliothèque de matériaux et de sections Dlubal. Vous pouvez ouvrir les noms complets des matériaux ou des sections à l'aide de la fonction Ouvrir les tableaux de conversion du menu CAO-BIM de RFEM.

Important

Les entrées dans les tableaux de conversion de RFEM ne contrôlent que l'échange de données au format IFC, SAF et DXF.

Ajustement des tableaux de conversion

Certains matériaux et sections sont prédéfinis dans les tableaux de conversion après l'installation. Vous pouvez sélectionner une entrée et cliquer dessus à l'aide du bouton Supprimer pour la supprimer. Vous pouvez également modifier les définitions existantes. Cliquez sur le bouton pour confirmer vos modifications sauvegarde .

Pour créer une nouvelle règle de conversion, cliquez sur Nouveau Créer. Les options données dans le tableau suivant ont les fonctions suivantes :

bouton d'expression régulière Créer une conversion sous forme d'expression régulière ou non régulière
Importer de RFEM Créer une conversion pour l'importation depuis RFEM ou une conversion pour l'exportation vers RFEM
Conversion de matériau ou de section Créer une conversion pour un matériau ou une section

Entrez ensuite le nom Tekla ( nom défini par l'utilisateur) dans le tableau de gauche et le nom Dlubal du matériau ou de la section à droite. Le bouton sauvegarde puis, enregistrez la nouvelle conversion et ajoutez-la au tableau.

Le contenu du tableau de conversion est enregistré sous forme de fichier XML ( Conversion-Tekla_DE ) dans le répertoire suivant :

  • C:\Users\Public\Documents\Dlubal\ImportExportWs

Ainsi, vous pouvez transférer le tableau de conversion défini vers d’autres ordinateurs.
