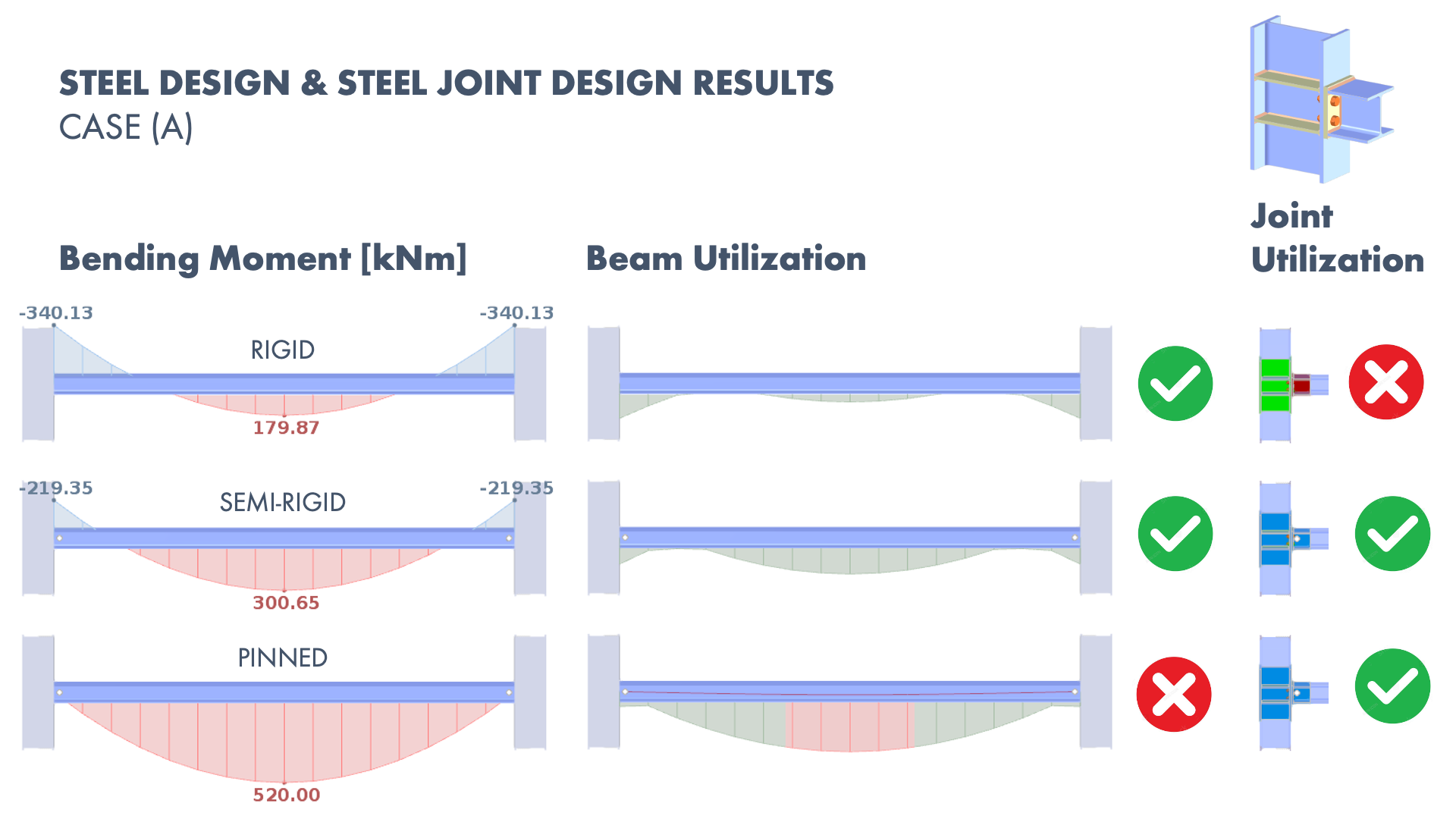

La considération de la rigidité des assemblages en acier est cruciale dans le calcul de structure. Les assemblages sont souvent traités comme strictement articulés ou rigides, ce qui peut entraîner des vérifications peu économiques, voire dangereuses. Découvrez comment le logiciel RFEM et le module complémentaire Assemblages acier de Dlubal Software permettent de vérifier la rigidité des assemblages et la résistance au moment, permettant ainsi des vérifications plus sûres et plus économiques.

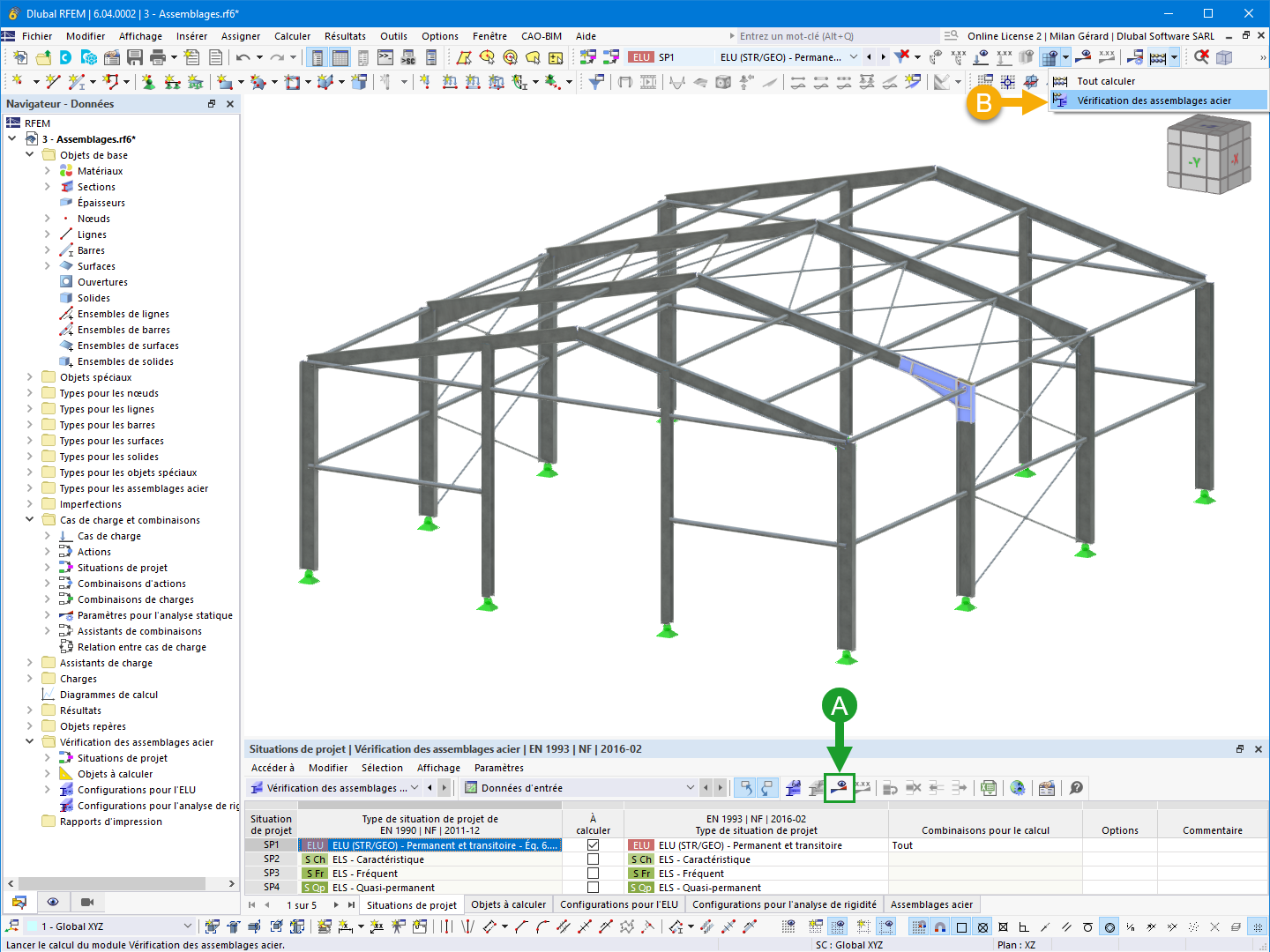

L'avantage du module complémentaire Assemblages acier pour RFEM 6 est que vous pouvez analyser les assemblages acier à l'aide d'un modèle EF pour lequel la modélisation s'exécute de manière entièrement automatique en arrière-plan. L'entrée des composants d'assemblage en acier qui contrôlent la modélisation peut être effectuée en définissant les composants manuellement ou en utilisant les modèles disponibles dans la bibliothèque. Cette dernière méthode est décrite dans un précédent article de la Base de connaissance intitulé « Définir des composants d'assemblages acier à l'aide de la bibliothèque ». La définition des paramètres pour le calcul des assemblages acier est le sujet de l'article de la Base de connaissance « Vérification des assemblages acier dans RFEM 6 ».

Cet article explique l'importance de considérer l'interaction assemblage-structure dans la modélisation et le calcul et comment le faire dans RFEM 6.

Dans le module complémentaire « Assemblages acier », vous pouvez considérer la précontrainte des boulons dans le calcul pour tous les composants. La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.

• Module complémentaire « Assemblages acier »
• Vidéo explicative : Boulons précontraints pour les assemblages acier

Les boulons précontraints sont des boulons spéciaux utilisés dans les structures en acier pour générer une force de serrage élevée entre les composants structuraux connectés. Cette force de serrage provoque un frottement entre les composants structurels, ce qui permet le transfert des forces.

Fonctionnalité
Les boulons précontraints sont vissés avec un certain moment de rotation, générant ainsi une force de traction. Cette force de traction est transférée aux composants connectés et se traduit par une force de serrage élevée. La force de serrage empêche l’assemblage de se desserrer et assure une transmission fiable des forces.

Avantages

• Capacité portante élevée : les boulons précontraints peuvent transférer des forces élevées.
• Déformation faible : elles minimisent la déformation de l'assemblage.
• Résistance à la fatigue : Ils sont résistants à la fatigue.
• Simplicité d'assemblage : ils sont relativement faciles à assembler et à démonter.

Calcul et vérification
Le calcul des boulons précontraints est effectué dans RFEM à l'aide du modèle d'analyse EF généré par le module complémentaire « Assemblages acier ». Il prend en compte la force de serrage, la friction entre les composants structuraux, la résistance au cisaillement des boulons et la capacité portante des composants structuraux. La vérification est effectuée selon la norme DIN EN 1993-1-8 (Eurocode 3) ou selon la norme américaine ANSI/AISC 360-16. Le modèle d'analyse créé, y compris les résultats, peut être enregistré et utilisé comme un modèle RFEM indépendant.

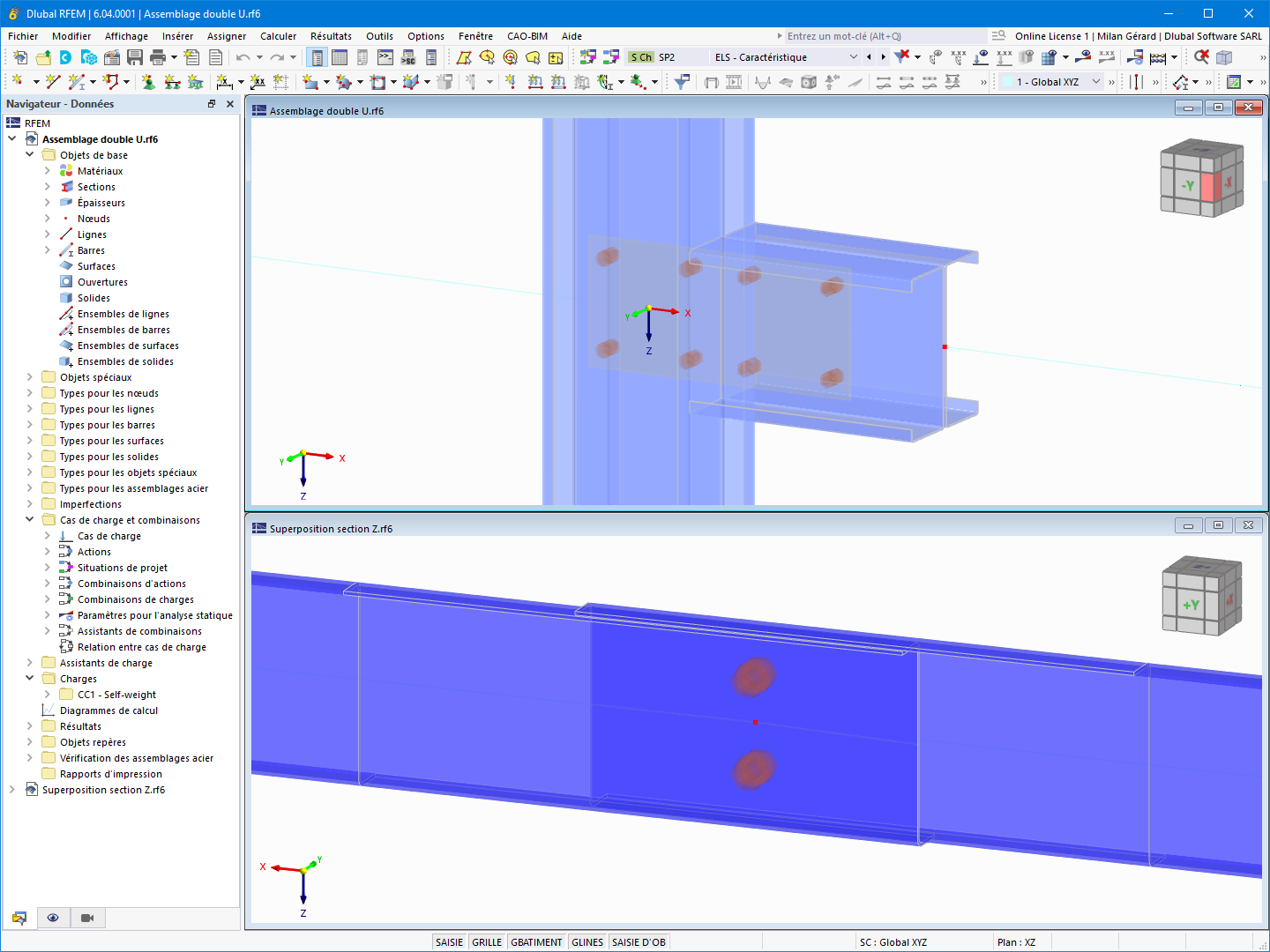

Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.

Accéder à la vidéo explicative

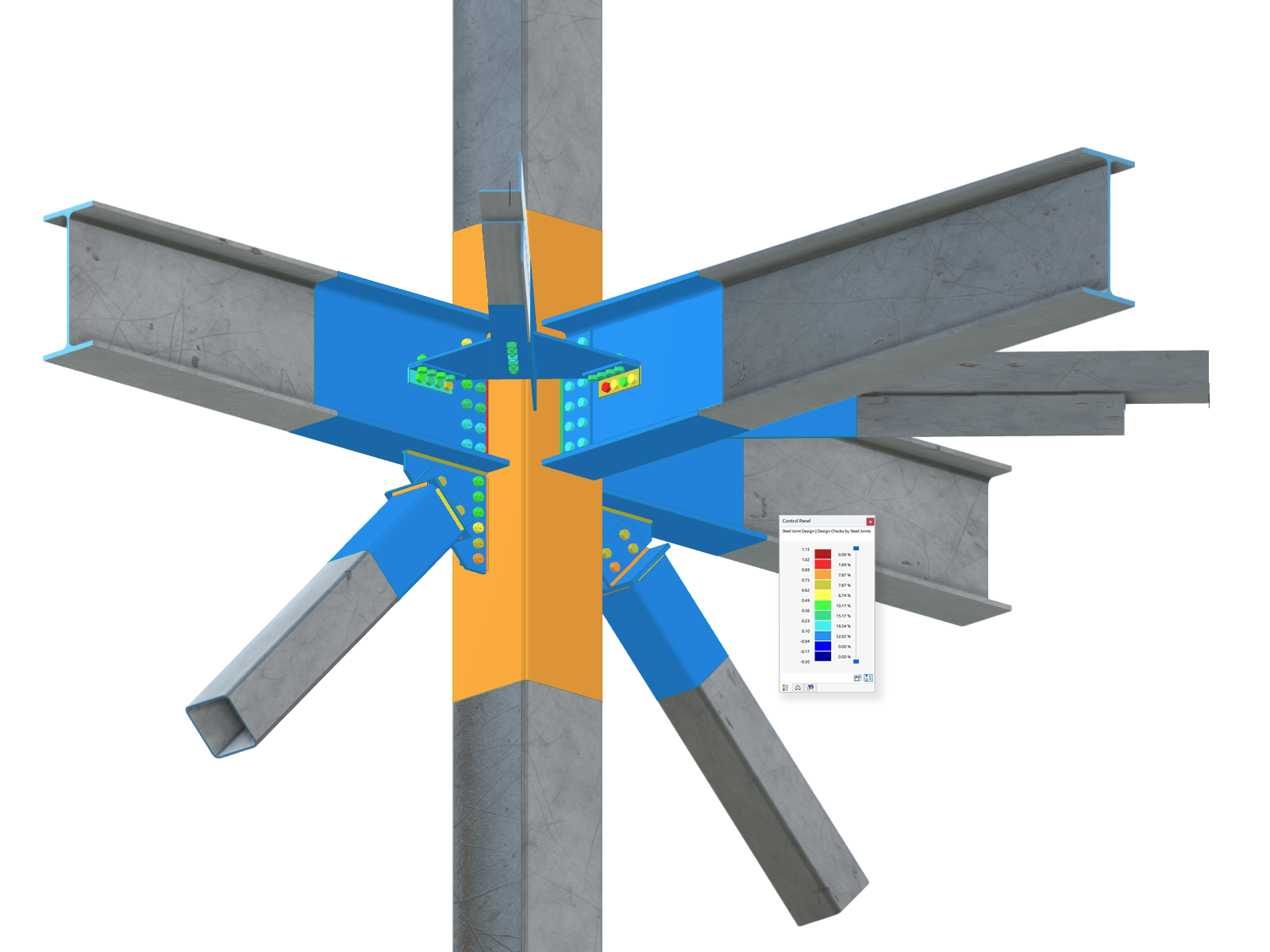

Assemblage complexe de poutres horizontales à un poteau et assemblage de diagonales de renfort

Le modèle d'assemblage a été modélisé avec environ 50 composants. Le modèle a été créé d'après l'exemple d'application d'une vraie structure.
