Appuis linéiques dans les combinaisons de résultats dans RFEM 5

Lorsqu’on évalue les appuis linéiques dans les combinaisons de résultats, on peut sélectionner une moyenne pour la « somme des combinaisons de résultats » et les « valeurs moyennes affichées ». Que contient la fonction « Somme des combinaisons de résultats » ?

Réponse:

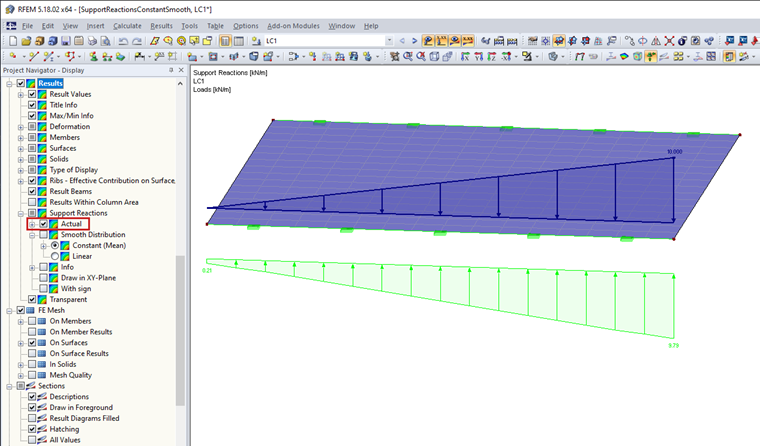

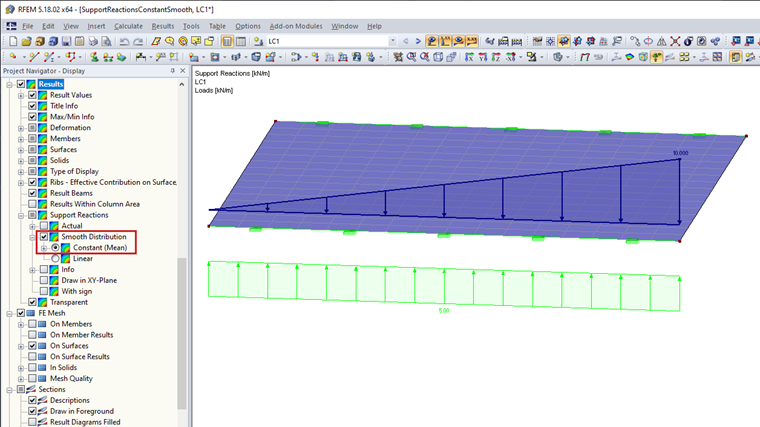

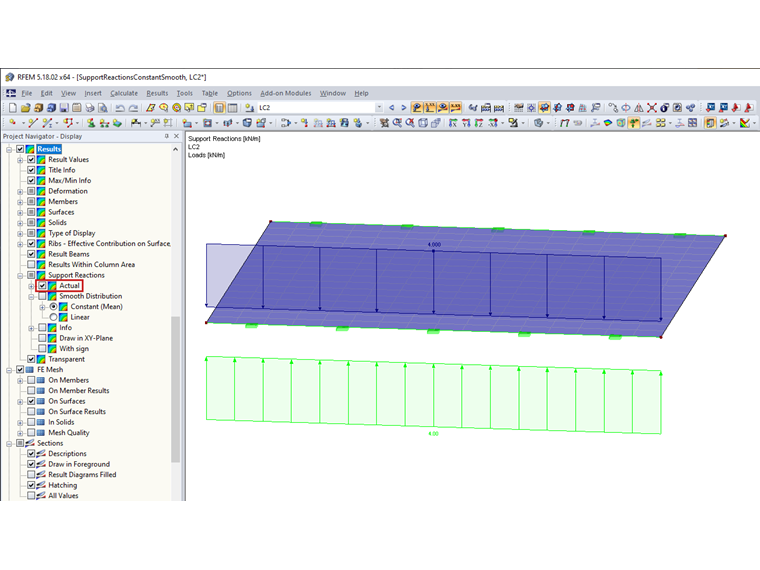

Prenons un exemple pour expliquer simplement cette fonction. Cet exemple peut être téléchargé au bas de cet article, dans les « Téléchargements ».

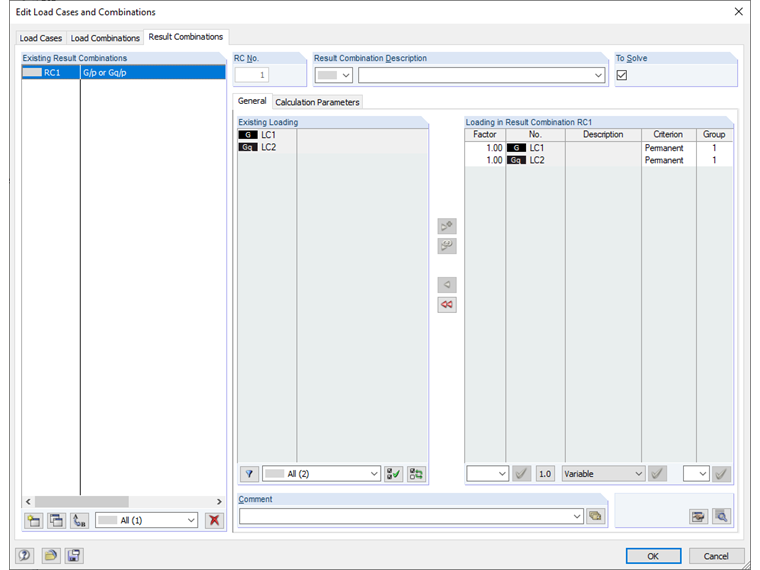

L’étape suivante consiste à considérer une CR avec la définition suivante :
CR 1 = CC1/s ou CC2/s

Figure 4
Figure 4

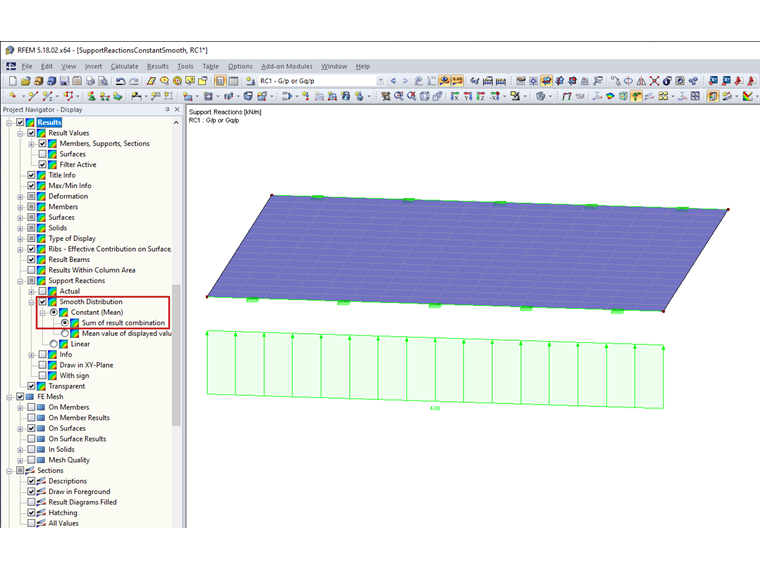

Si vous examinez maintenant le paramètre « Somme des combinaisons de résultats », on obtient la distribution suivante pour la CR1 :
CC1 ... valeur lissée = 5 kN/m ... ici la valeur maximale de la CR1
CC2 ... valeur lissée = 4 kN/m ... ici la valeur minimale de la CR1

Figure 5
Figure 5

Dans le navigateur Résultats, on bascule alors sur la valeur maximale de la CR1 et la distribution réelle des réactions d’appui :

Figure 6
Figure 6

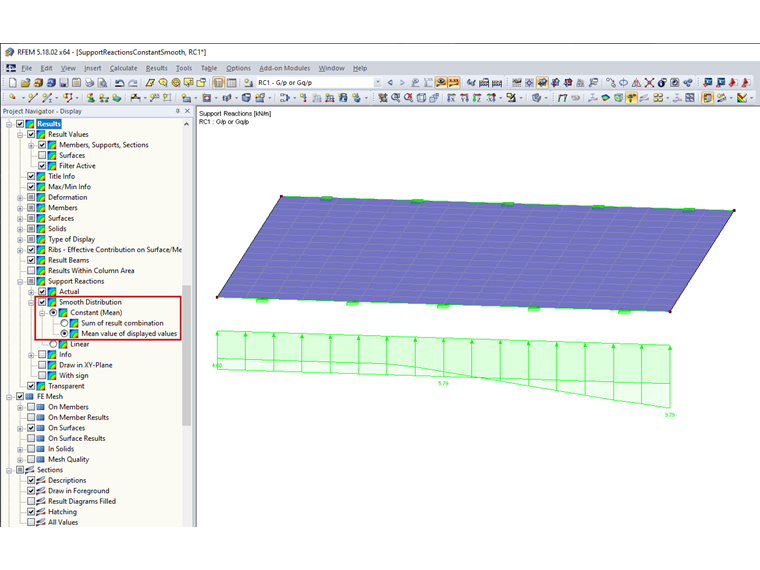

La valeur moyenne des valeurs indiquées sur la figure précédente n’est plus 5,0 kN/m, mais 5,80 kN/m.

Figure 7
Figure 7

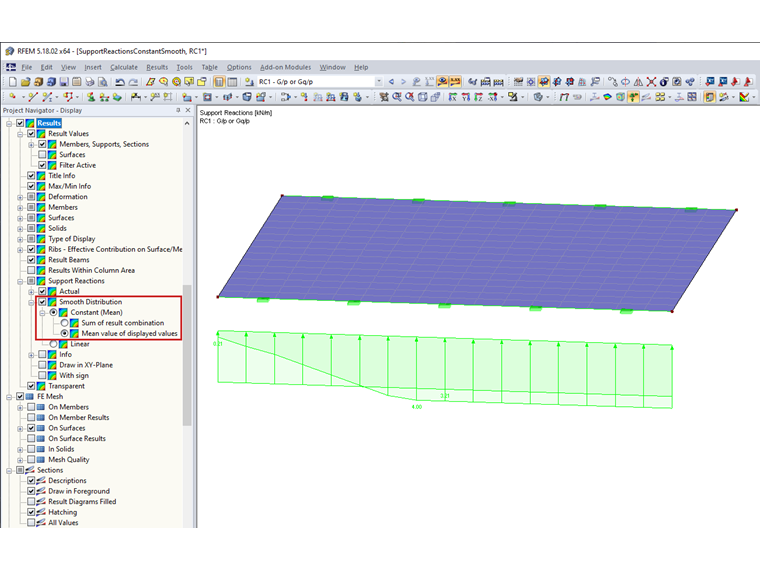

Si vous évaluez maintenant la valeur minimale de la CR1 avec l’option « Moyenne des valeurs affichées », le résultat est une valeur de 3,2 kN/m au lieu des 4,0 kN/m ci-dessus.

Figure 8
Figure 8

Le paramètre dans le navigateur Afficher a donc une influence sur la moyenne des résultats de ces CR.
