Odpověď:
Nejjednodušší způsob, jak vysvětlit tuto funkci, je na příkladu. Tento příklad je možné stáhnout na konci této FAQ v sekci "Stahování a informace".

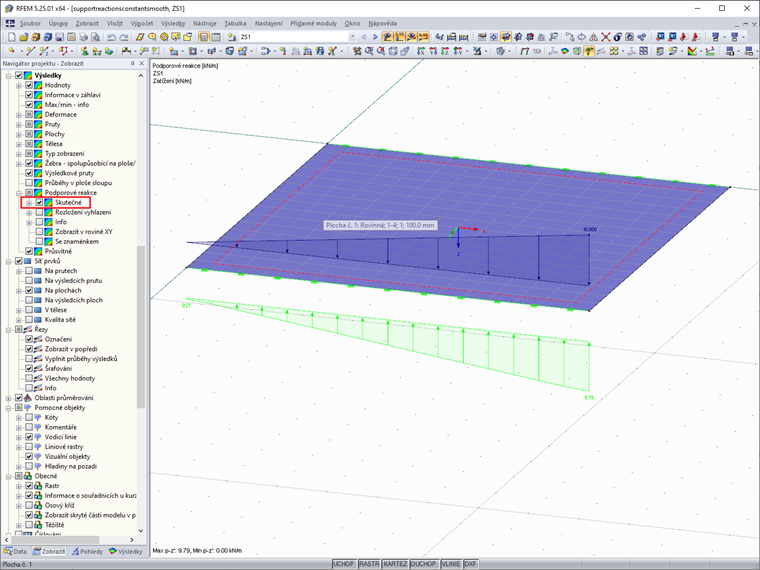

- V zatěžovacím stavu 1 se pro "skutečný průběh" zobrazí následující podporové reakce:

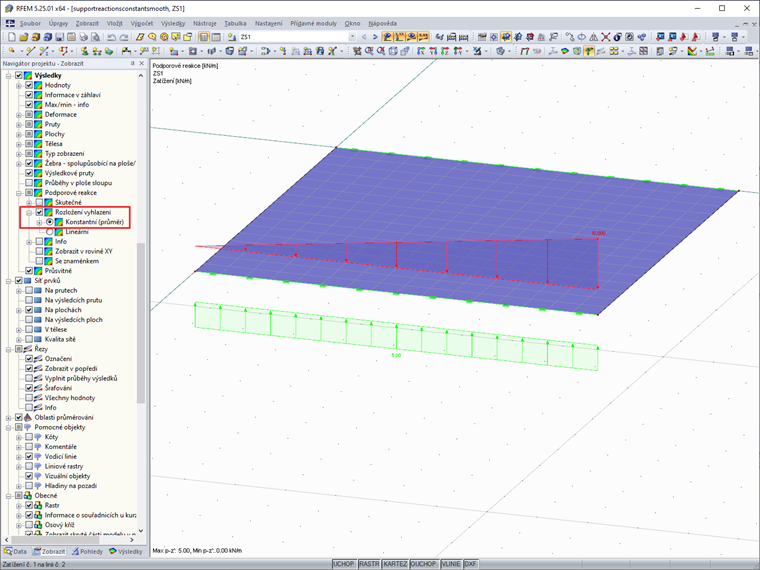

- Také v zatěžovacím stavu 1 je pro "hladký průběh" (konstantní) následující průběh:

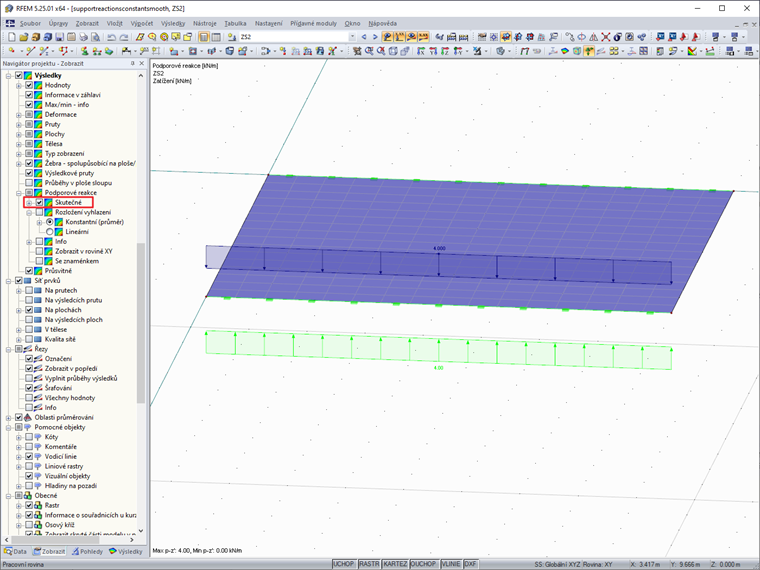

- V zatěžovacím stavu 2 se pro "skutečné" zobrazí následující průběh:

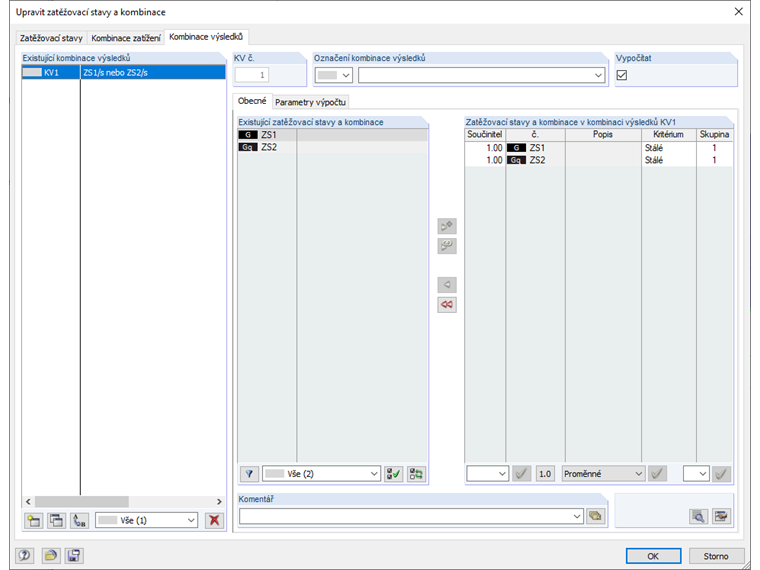

Dalším krokem by měla být uvážena přídavná KV s následující definicí:
KV 1 = ZS1/s nebo ZS2/s

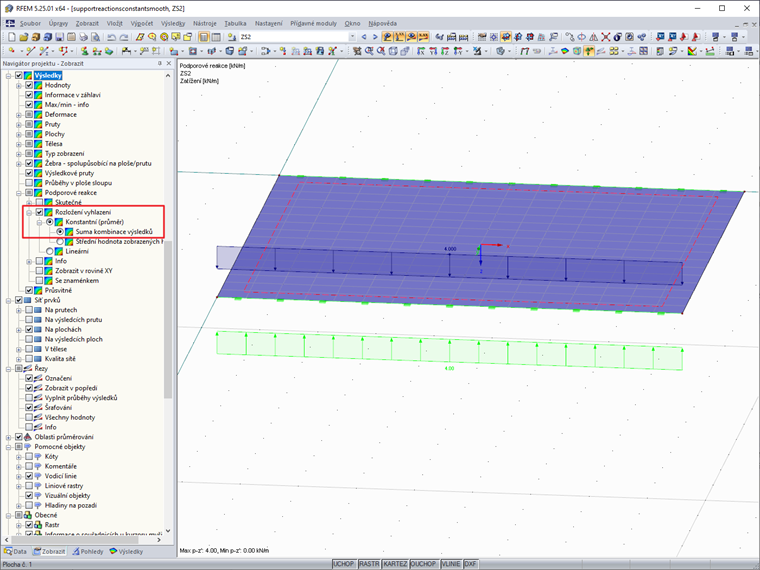

Pokud se nyní podíváte na nastavení "Suma kombinace výsledků", získáte pro KV1 následující průběh:
ZS1 ... vyhlazená hodnota = 5 kN/m ... zde maximální hodnota KV1
ZS2 ... vyhlazená hodnota = 4 kN/m ... zde minimální hodnota KV1

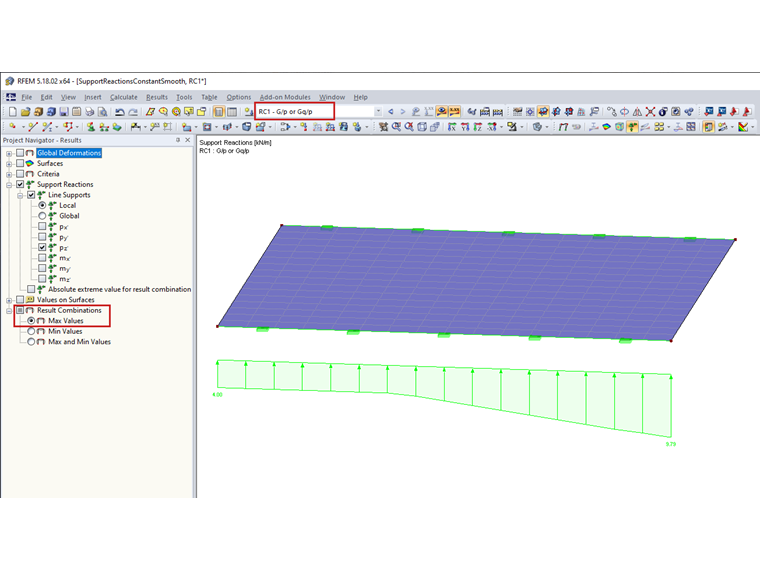

Nyní v navigátoru Výsledky přepneme na maximální hodnotu KV1 a skutečný průběh podporových reakcí:
Střední hodnota hodnot znázorněných na předchozím obrázku již není 5,0 kN/m, ale 5,80 kN/m.

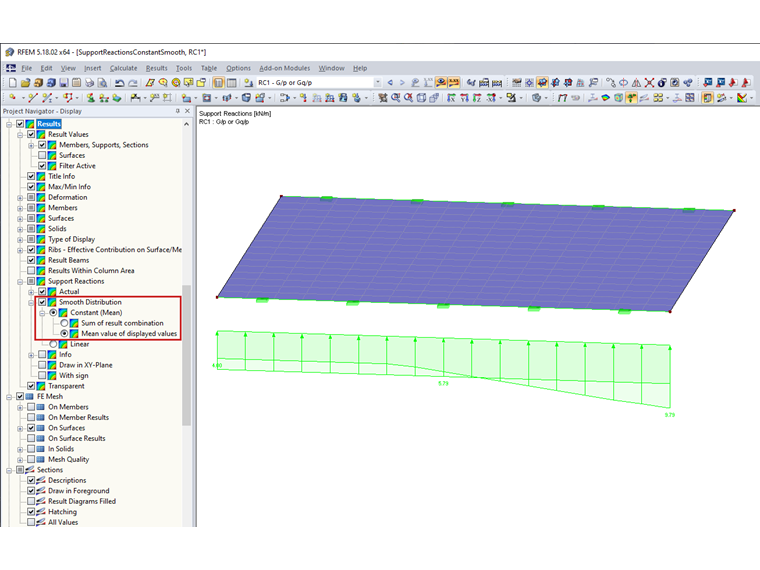

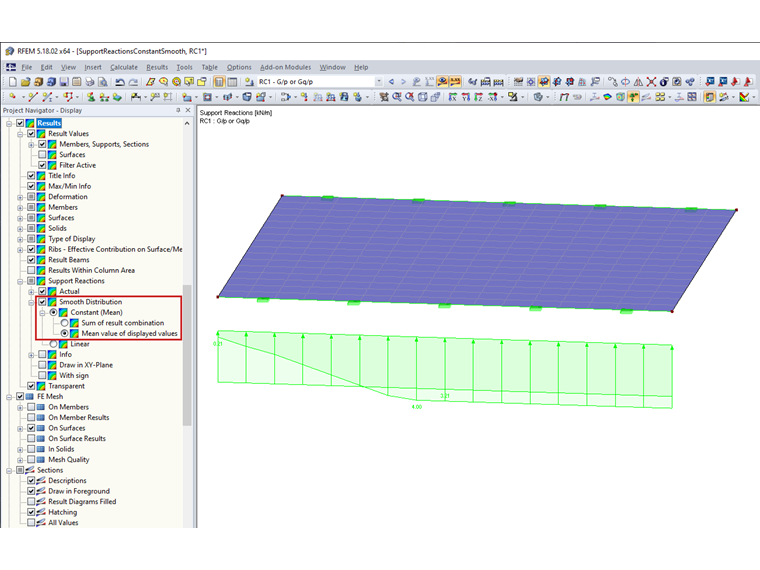

Pokud nyní pomocí volby "Střední hodnota zobrazených hodnot" vyhodnotíme minimální hodnotu KV1, dostaneme namísto výše popsaných 4,0 kN/m hodnotu 3,2 kN/m.
Nastavení v navigátoru Zobrazit tak má vliv na průměrování výsledků z přídavných KV.
