Question

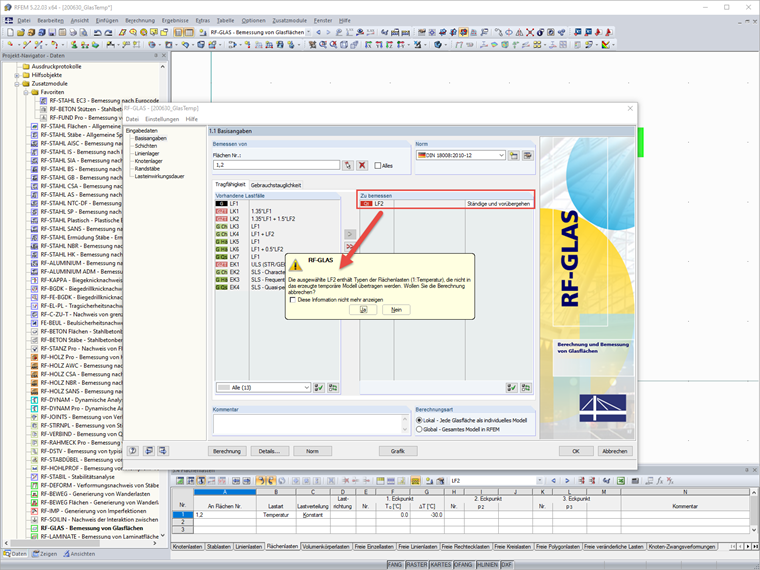

Je souhaite concevoir un vitrage avec des charges de temp&#233;rature. Dans ce cas, un message appara&#238;t indiquant que le cas de charge inclut les types de charges de surface &#171; temp&#233;rature &#187; qui ne sont pas transf&#233;r&#233;s vers le mod&#232;le temporaire cr&#233;&#233;. Comment puis-je consid&#233;rer les charges de temp&#233;rature ?

Accepted Answer

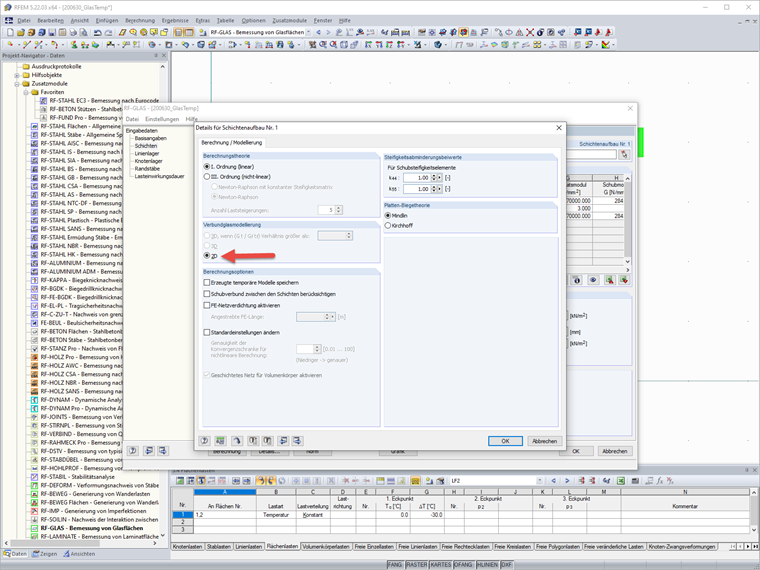

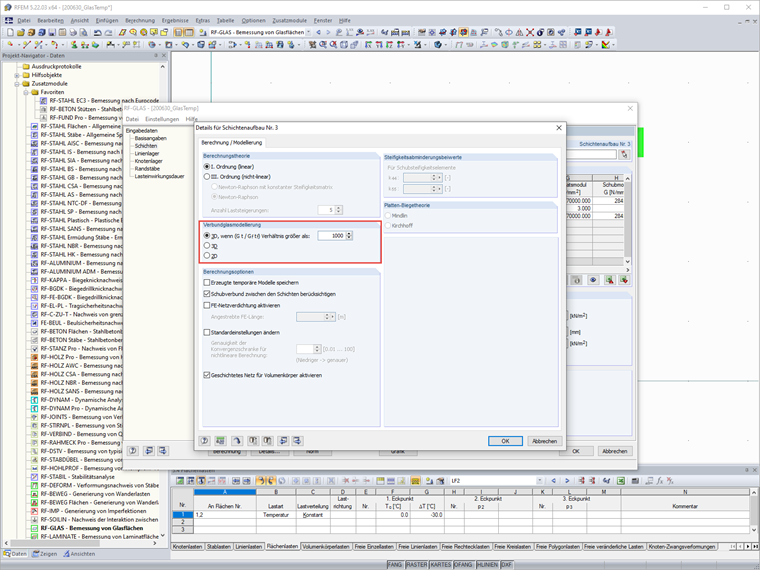

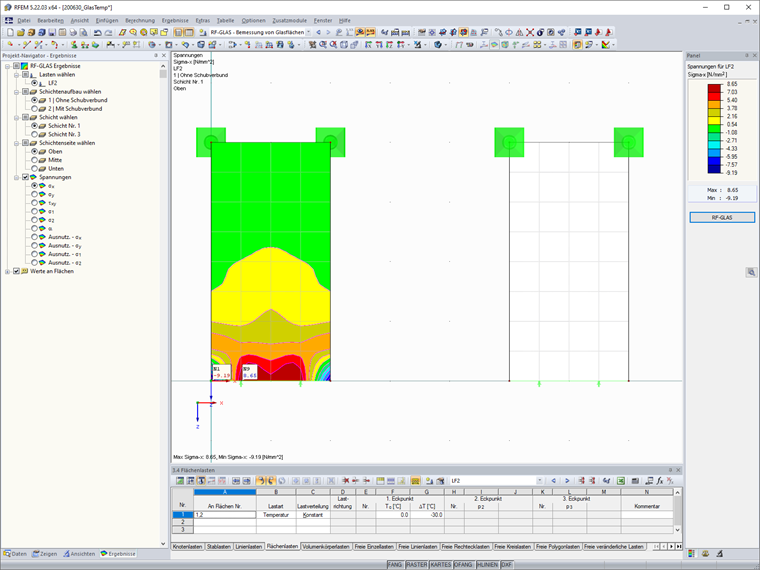

Les charges de temp&#233;rature en tant que charges de surface sur les sections de verre g&#233;n&#233;rales ne peuvent pas &#234;tre consid&#233;r&#233;es en les mod&#233;lisant comme des &#233;l&#233;ments solides dans le programme. Avec les param&#232;tres par d&#233;faut, la vitre est mod&#233;lis&#233;e &#224; l'aide d'&#233;l&#233;ments solides 3D.Cependant, le calcul 2D permet de mod&#233;liser les charges de temp&#233;rature sous forme de charges surfaciques. Vous pouvez le d&#233;finir dans les d&#233;tails de la structure des couches afin d'effectuer le calcul 2D (th&#233;orie des plaques). Dans ce cas, il est &#233;galement possible de consid&#233;rer le couplage de cisaillement entre les couches, si n&#233;cessaire.De plus amples informations sur le calcul et l'utilisation du verre feuillet&#233; sont disponibles dans l'article technique &#171; Calcul et utilisation du verre feuillet&#233; &#187;.Une fois le calcul r&#233;ussi, vous obtenez les r&#233;sultats pour la structure de couche correspondante. La Figure 04 montre les r&#233;sultats &#224; titre d'exemple de structure de couches sans couplage de cisaillement.

Charges de température sur les sections de verre générales en calcul 2D
