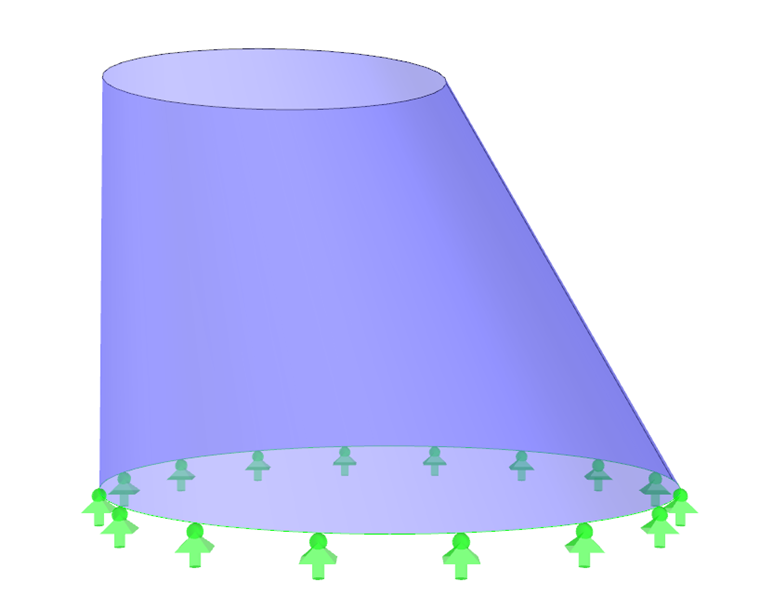

Il n'est pas possible d'entrer une telle charge car il n'existe pas de type de charge pour appliquer la force localement sur une surface projetée. Vous devez donc travailler avec des charges linéiques, qui peuvent ensuite être chargées en fonction de la rotation de la ligne. Cette procédure est décrite dans la vidéo ci-dessous. Les lignes doivent être intégrées manuellement dans les surfaces de type Quadrangle. De plus, la rotation de ligne doit être vérifiée.
M. Rehm est responsable du développement de produits pour les structures en bois et il fournit une assistance technique aux clients.
Général
Différents paramètres de vérification des sections peuvent être ajustés dans la configuration pour l'état limite de service. La condition de section appliquée pour l'analyse des déformations et de l'ouverture des fissures peut y être contrôlée.
Les paramètres suivants peuvent être activés :
Dans l'onglet « Flèche et appuis de calcul » sous « Modifier la barre », les barres peuvent être clairement segmentées à l'aide de fenêtres d'entrée optimisées. Selon les appuis, les limites de déformation pour les poutres en porte-à-faux et à travée simple sont utilisées automatiquement.
En définissant l'appui de calcul dans la direction correspondante au début et à la fin de la barre et aux nœuds intermédiaires, le programme reconnaît automatiquement les segments et les longueurs de segment auxquels la déformation admissible est liée. Il reconnaît également automatiquement s'il s'agit d'une poutre ou d'un porte-à-faux à l'aide des appuis de calcul définis. L'attribution manuelle, comme dans les versions précédentes (RFEM 5), n'est plus nécessaire.
L'option « Longueurs définies par l'utilisateur » permet de modifier les longueurs de référence dans le tableau. La longueur de segment correspondante est toujours utilisée par défaut. Si la longueur de référence diffère de la longueur du segment (par exemple, dans le cas de barres courbes), elle peut être ajustée.
Cette fonctionnalité contribue également à un affichage clair de vos résultats. Les plans de coupe sont des plans sécants que vous pouvez placer librement dans le modèle. Ainsi, la zone devant ou derrière le plan est masquée dans l'affichage. Vous pouvez ainsi afficher clairement et simplement les résultats à une intersection ou dans un solide, par exemple.
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Pourquoi la hauteur efficace est-elle différente de celle utilisée dans les vérifications du cisaillement ?
Comment comprendre la détermination des armatures requises ?
Les panneaux de cisaillement et les appuis en rotation peuvent-ils être considérés dans le calcul global ?
Comment créer un couplage de nœuds du type « Diaphragme » dans RFEM 6 après la suppression de la fonction « 1.31 – Couplages de nœuds » dans RFEM 5 ?
Une jonction plancher-mur en CLT nécessite-t-elle une articulation linéique ou une libération linéique dans le module complémentaire Module de bâtiment ?
