Réponse:

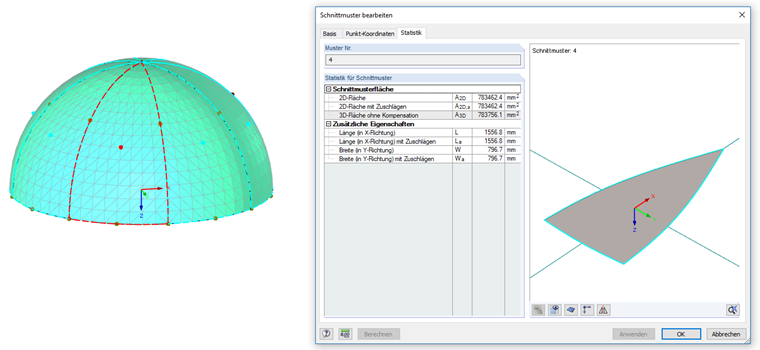

La mise à plat géométriquement non linéaire reprend la géométrie de maillage réelle des composants surfaciques plans, pliés, à courbure simple ou double des modèles de coupe sélectionnés et met à plat ces composants plans en minimisant l'énergie de distorsion en supposant un comportement de matériau défini.

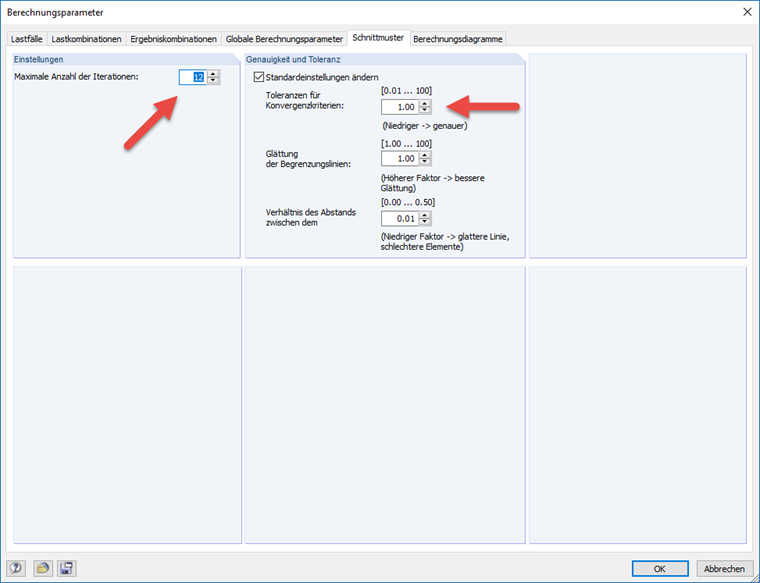

Le calcul itératif utilisé est contrôlé par les paramètres du menu « Paramètres de calcul », dans l'onglet « Patrons de coupe ».

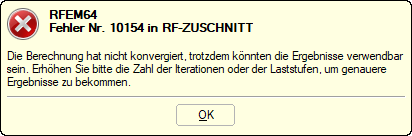

Le paramètre « Nombre maximal d'itérations » limite la portée du calcul et arrête le processus lorsque l'itération maximale définie est atteinte. Si le critère de convergence n'est pas dans le domaine de convergence selon le paramètre « Tolérance pour le critère de convergence » lorsque l'itération maximale a été atteinte, le message d'erreur 10154 apparait.
Si aucun message d'erreur n'apparaît, la convergence est certainement correcte.
Cette erreur peut généralement être résolue en ajustant la géométrie de mise à plat ou en augmentant le nombre maximal d'itérations.
