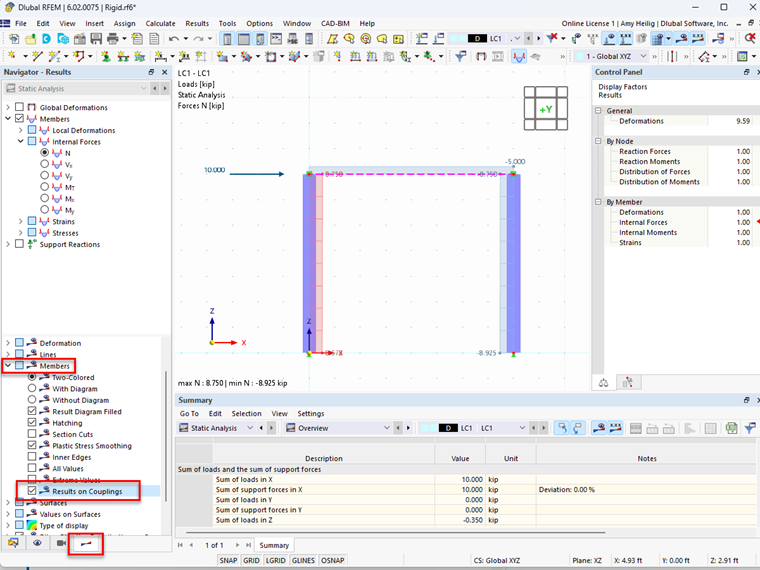

La visualización de esfuerzos internos para acoplamientos (barras de acoplamiento, barras rígidas) está desactivada de forma predeterminada en RFEM 6/RSTAB 9. Sin embargo, puede habilitar rápidamente la visualización de esfuerzos internos y deformaciones para estos tipos de barras en el Navegador - Resultados - Opciones de barras seleccionando la casilla "Resultados en acoplamientos".
Visualización de resultados de acoplamiento o barra rígida
¿Cómo puedo mostrar los esfuerzos internos de una barra de acoplamiento o barra rígida en RFEM 6/RSTAB 9?
