He modelado una viga de un vano de gran canto como una superficie. ¿Por qué no se muestran los momentos flectores después de un cálculo con éxito?

Question

He modelado una viga de un vano de gran canto como una superficie. &#191;Por qu&#233; no se muestran los momentos flectores despu&#233;s de un c&#225;lculo con &#233;xito?

Accepted Answer

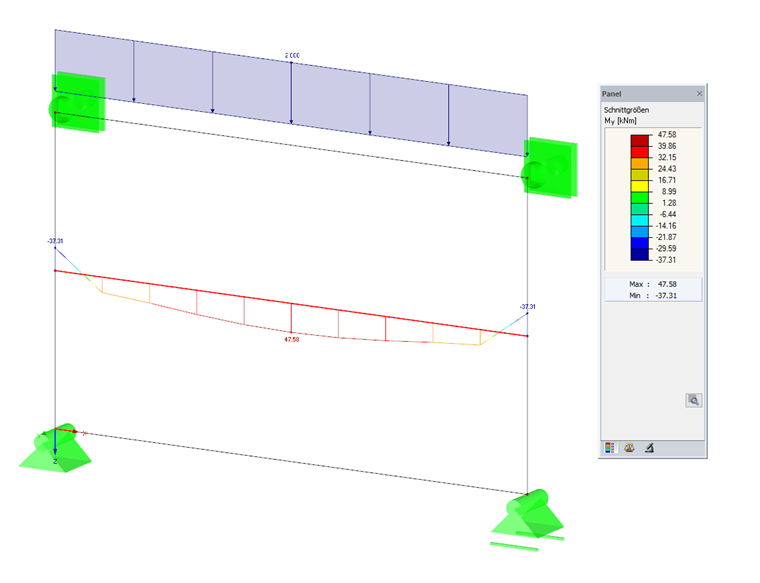

Los momentos mx y my (figura 01) se refieren al sistema de ejes local de la superficie y, por lo tanto, solo se producir&#237;an en el caso de una carga en la direcci&#243;n z local de la superficie.En este caso, la soluci&#243;n es crear una viga de resultados en la direcci&#243;n de la viga de vano simple deseada y obtener los momentos flectores de los esfuerzos internos de la barra correspondientes (figura 02).

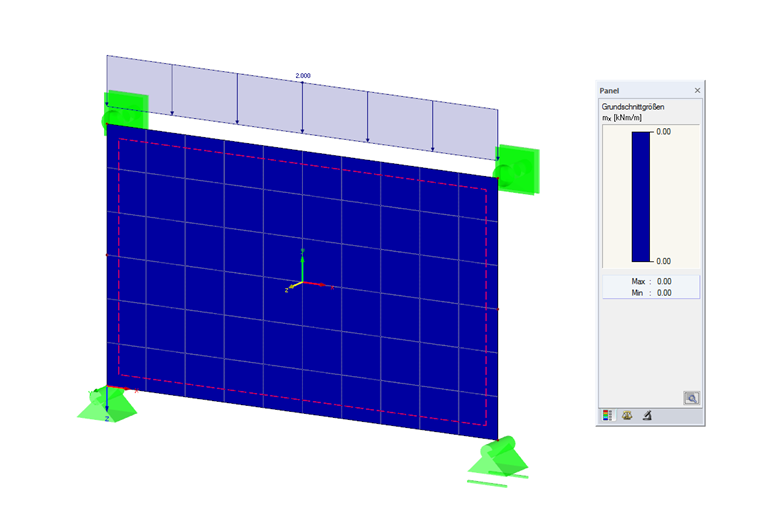

Momentos mx y my en el sistema de ejes local de la superficie

He modelado una viga de un vano de gran canto como una superficie. ¿Por qué no se muestran los momentos flectores después de un cálculo con éxito?

Momentos m_x y m_y en el sistema de ejes local de la superficie
